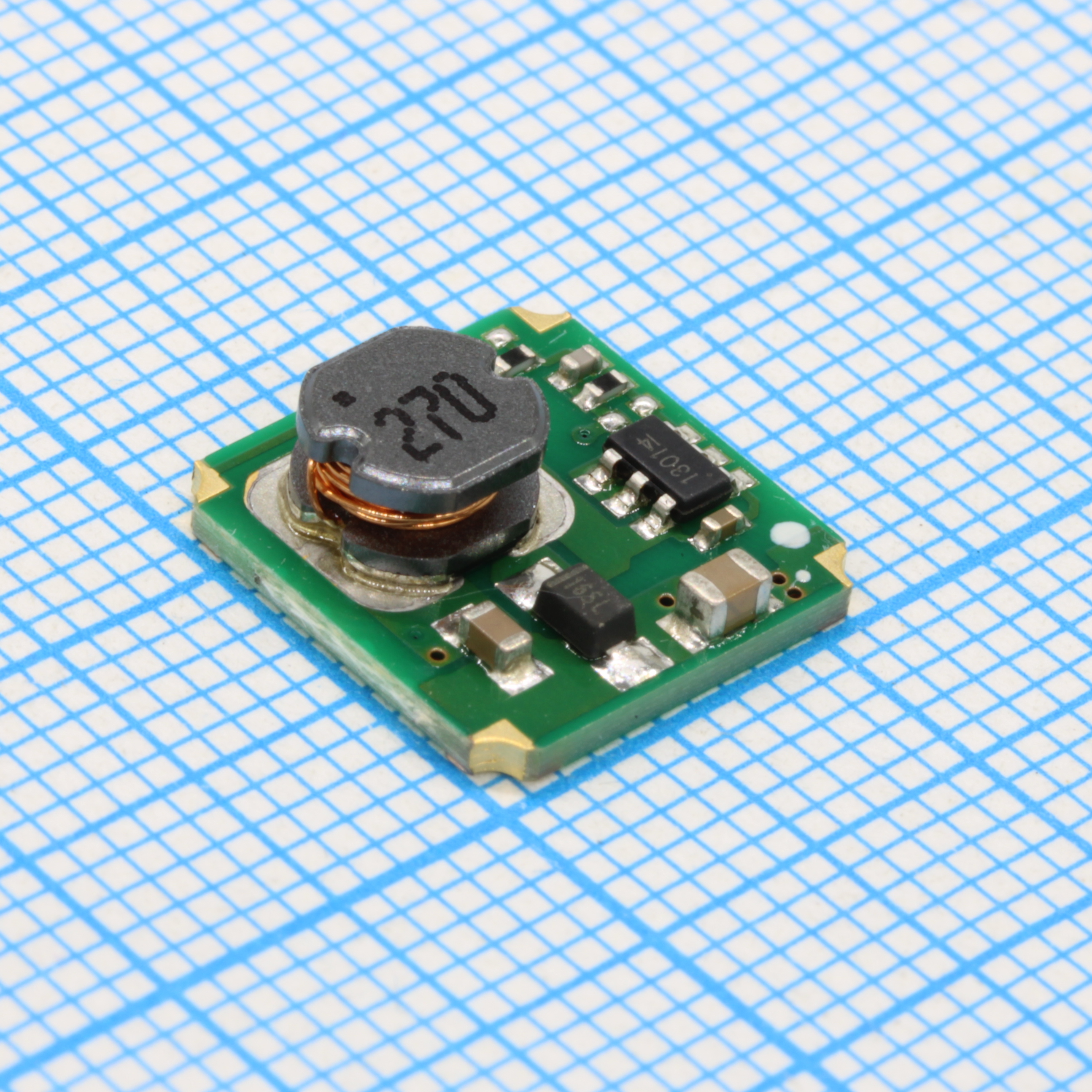

Источник питания K7805JT-500R3-LB
У поставщика
У поставщиков
2 318 шт.
Норм. уп.: 700
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт55,76 ₽
Сумма557,60 ₽
В наличии2 134 шт
от 10 штюрлицам и ИП
от 70 — 51,10 ₽ (−8%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии184 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
продаётся от 15 штпри 15 — 55,71 ₽
10 шт · Склад 39 · 557,60 ₽
Описание
DC-DC преобразователь MORNSUN K7805JT-500R3-LB — это изолированный источник питания с фиксированным выходным напряжением 5 В. Модель обеспечивает выходной ток до 500 мА и отличается высоким КПД, что делает её пригодной для применения в промышленной автоматике, телекоммуникационном оборудовании и системах управления. Устройство выполнено в компактном корпусе для монтажа на печатную плату.
Технические характеристики
| CS | 3Vr.m.s |
| RS | 10V/m |
| EFT | 100kHz ±1kV |
| MTBF | 2000khours |
| RoHS | Да |
| Тип | DC/DC Converter |
| Серия | K78_JT-500R3-LB |
| Тип | DC-DC преобразователь |
| Ток, А | 500 мА |
| Корпус | SMD open frame |
| Топология | non-isolated, regulated single output |
| Размеры | 12x12x4.5mm |
| Вес тип. | 0.75g |
| ЭСР контакт | ±4kV |
| Артикул | K7805JT-500R3-LB |
| Эмиссия CE | CISPR32/EN55032 CLASSB |
| Эмиссия RE | CISPR32/EN55032 CLASSB |
| Вх. фильтр | capacitance filter |
| Тип монтажа | Выводной |
| Сертификация | EN/BS EN 62368-1 |
| Тип монтажа | SMD |
| Метод охлаждения | свободная воздушная конвекция |
| Вых. напряжение | 5V |
| Макс. вых. мощность | 2.5W |
| Макс. пульс. шум | 100mVp-p |
| Пульсации шум тип. | 50mVp-p |
| Макс. вых. ток | 500mA |
| Импульс линия-линия | ±1kV |
| Макс. емк. нагр. | 680µF |
| Диап. вх. напр. | 6.5-36V |
| Макс. регулировка нагрузки | ±1.0% |
| Регулировка нагрузки мин. | ±0.6% |
| Макс. влажн. хр. | 95%RH |
| Мин. влажн. хр. | 5%RH |
| Точность напряжения макс. | ±3% |
| Точность напряжения мин. | ±2% |
| Напряжение, В | 5 В |
| Ном. вх. напр. | 24V |
| Макс. линейная регул. | ±0.5% |
| Мин. линейная стабилизация | ±0.3% |
| КПД тип. при Vin макс. | 81% |
| КПД тип. при Vin мин. | 90% |
| Макс. темп. хр. | +125℃ |
| Мин. темп. хр. | -55℃ |
| Типовая частота переключения | 700kHz |
| Темп. коэф. | ±0.02%/℃ |
| Recommended input cap c1 | 10µF/50V |
| Защита от КЗ | continuous, self-recovery |
| Макс. ток хол. хода | 1.5mA |
| Ток входа без нагрузки типовой | 0.2mA |
| Макс. раб. темп. | +85℃ |
| Мин. раб. темп. | -40℃ |
| Recommended output cap c2 | 22µF/10V |
| Input cap for vin over 30v | 22µF/50V |
| Уровень чувствительности к влаге | Уровень 1 |
| Пиковая темп. оплавления | ≤245℃ |
| Защита от переполюсовки | not protected |
| Макс. пульсации и шум при малой нагрузке | 250mVp-p |
| Макс. время восст. | 1ms |
| Тип. время восст. перех. | 0.2ms |
| Отклонение переходной характеристики макс. | ±250mV |
| Мин. отклонение переходной характеристики | ±50mV |
| Длительность оплавления выше 217 °C | ≤60s |
