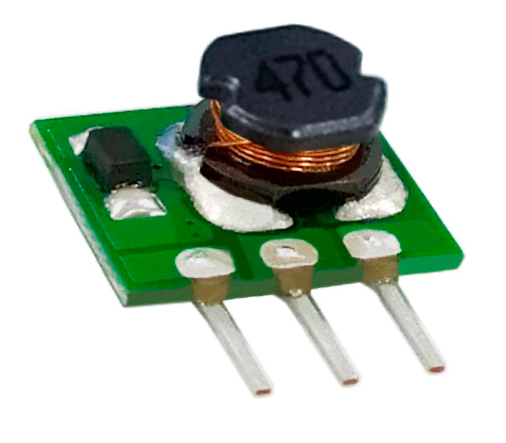

Источник питания K7805-500R3-LB
У поставщика
У поставщиков
9 406 шт.
Норм. уп.: 350
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт54,56 ₽
Сумма545,60 ₽
В наличии8 001 шт
от 10 штюрлицам и ИП
от 72 — 49,96 ₽ (−8%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 405 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
продаётся от 15 штпри 15 — 67,52 ₽
10 шт · Склад 39 · 545,60 ₽
Описание
DC-DC преобразователь MORNSUN K7805-500R3-LB с выходным напряжением 5 В и током до 500 мА. Работает от входного напряжения от 6 до 36 В, КПД достигает 93%. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| MTBF | 2000 тыс. ч |
| RoHS | Да |
| Серия | K78xx-500R3-LB |
| Вес | 0.6g |
| Корпус | открытое (без корпуса) |
| Размеры | 10.27 x 6.00 x 8.61mm |
| КПД | 93/83 |
| Описание | Wide input voltage non-isolated and regulated single output DC/DC converter |
| Артикул | K7805-500R3-LB |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 2.5W |
| Пульсации и шум | 50мВп-п тип, 100мВп-п макс |
| Сертификация | EN62368-1, BS EN62368-1 |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Тип монтажа | THT |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 81% |
| Вых. ток | 500mA |
| Вых. напряжение | 5.0V |
| Помехоустойчивость CS | IEC/EN61000-4-6 3Vr.m.s Criteria A |
| Помехоустойчивость RS | IEC/EN61000-4-3 10V/m Criteria A |
| Рег. нагрузки | ±0.3% typ, ±1% max |
| Помехоустойчивость EFT | IEC/EN61000-4-4 ±1kV Criteria B |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Contact ±4kV Criteria B |
| Влажн. хранения | 5-95%RH non-condensing |
| Точность напряжения | ±2% typ, ±3% max |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 6.5V |
| Линейная регулировка | ±0.2% typ, ±0.5% max |
| Типовой КПД | 90% |
| Устойчивость к импульсам | IEC/EN61000-4-5 line to line ±1kV Criteria B |
| Макс. вых. ток | 500mA |
| Макс. емк. нагр. | 680µF |
| Диап. вх. напр. | 6.0-36V |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 700kHz |
| Ном. вх. напр. | 24VDC |
| Раб. температура | -40°C to +85°C |
| Вход обратной полярности | Avoid/Not protected |
| Макс. емкостная нагрузка | 3300 μF |
| Отрицательный выходной ток | -300mA |
| Ripple noise light load | 300mVp-p max at ≤20% load |
| Темп. коэф. | ±0.02%/°C |
| Время восстановления после переходного процесса | 0.2ms typ, 1ms max |
| Требуется входной конденсатор | 22µF/50V for input >30VDC |
| Защита от КЗ | Continuous, self-recovery |
| Температура пайки штыря | +260°C max for 10s |
| Рек. входной конденсатор | 22µF/10V |
| Рек. выходной конденсатор | 10µF/50V |
| Отклонение переходной характеристики | ±50mV typ, ±250mV max |
| No load input current negative | 1mA |
| No load input current positive | 0.2mA |
| No load input current negative max | 10mA |
| No load input current positive max | 1.5mA |
| Выходной ток, А | 0,5 |
