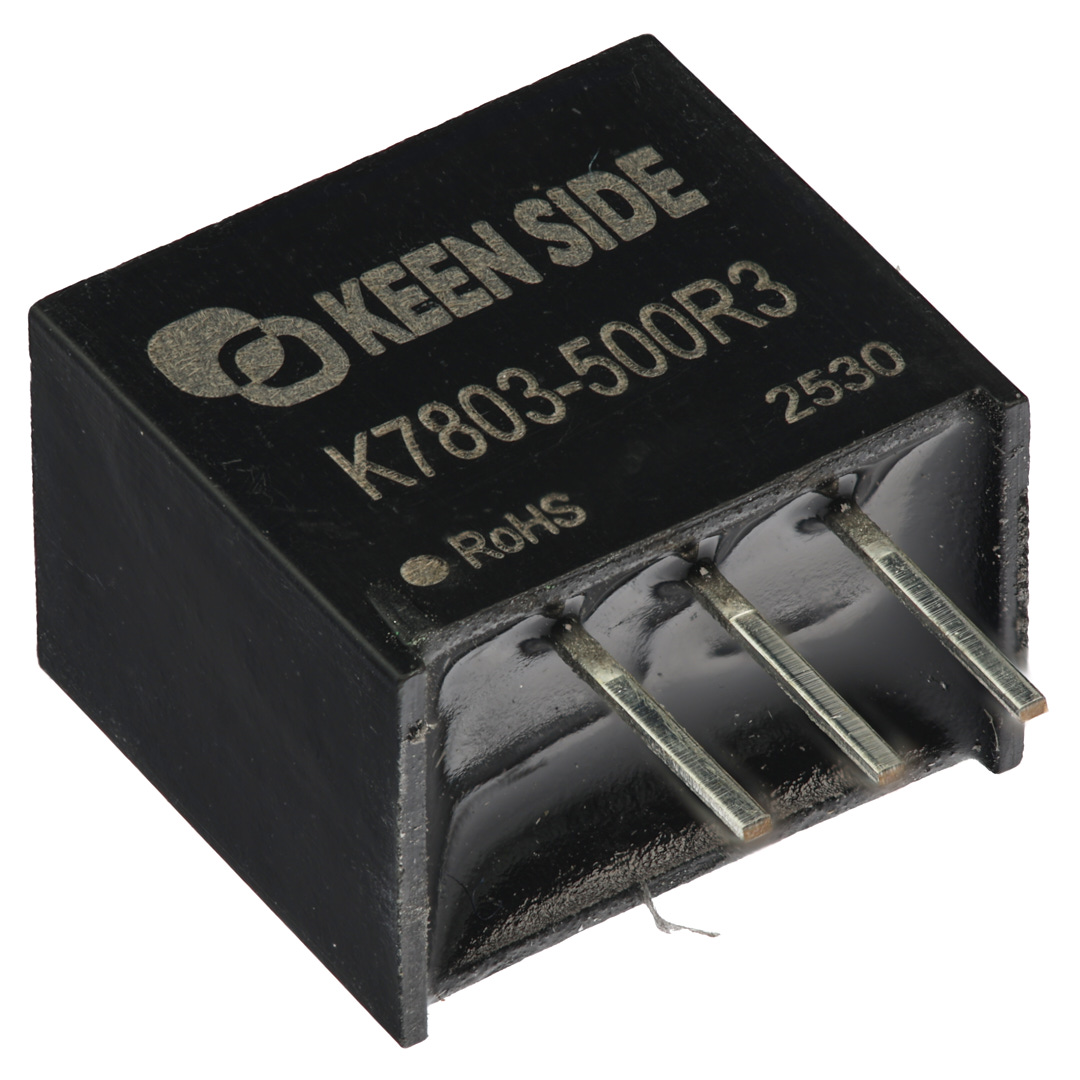

DC-DC преобразователь K7803-500R3
В наличии
На своём складе
765 шт.
Норм. уп.: 42
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 52,33 |
| от 6 | 50,81 |
| от 12 | 50,05 |
| от 25 | 48,16 |
Описание
DC-DC преобразователь K7803-500R3 от KEEN SIDE — трёхвыводной импульсный стабилизатор в корпусе SIP-3, совместимый с линейными стабилизаторами серии LM78xx. Выходное напряжение 3,3 В при токе до 500 мА, широкий диапазон входного напряжения от 4,5 до 30 В. КПД достигает 88%, предусмотрена защита от короткого замыкания. Подходит для промышленной автоматики и систем питания, где требуется замена линейных стабилизаторов с меньшим тепловыделением.
Технические характеристики
| MTBF | 1000 kHours (MIL-HDBK-217F@25°C) |
| Тип | Three-terminal switching regulator |
| Вес | 2g |
| Охлаждение | Natural air cooling |
| Корпус | SIP-3 compatible with LM78xx |
| Тип монтажа | Through-hole (THT) |
| Изоляция | Non-isolated |
| Размеры | 11.6 x 7.5 x 10.2 mm |
| КПД | 88% (at 4.5V input), 80% (at 30V input) |
| Защита | Short-circuit self-recovery |
| Вых. ток | 500mA |
| Вых. напряжение | 3.3V |
| Рег. линии | ±0.3% typical |
| Рег. нагрузки | ±0.5% typical |
| Поддержка горячей замены | No |
| Материал корпуса | Black flame-retardant plastic |
| Пульсации и шум | 45-85 mVp-p |
| Влажн. хранения | 95% RH non-condensing |
| Нагрев | 30°C at full load, 25°C ambient |
| Диап. вх. напр. | 4.5-30V |
| Частота перекл. | 1.6-2.4 MHz |
| Время динамического восстановления | 200-500 μs |
| Ном. вх. напр. | 24V |
| Ток входа без нагрузки | 0.2 mA typical, 1.0 mA max |
| Макс. емкостная нагрузка | 4700 μF |
| Точность выходного напряжения | ±1% typical |
| Темп. коэф. | ±0.03%/°C |
| Input polarity protection | None |
| Диап. темп. хр. | -55°C to +125°C |
| Отклонение динамического отклика | 80-230 mV |
| Soldering temperature hand | 370±10°C for 3-5 seconds |
| Темп. волн. пайки | 260±10°C for 5-10 seconds |
| Диап. раб. темп. | -40°C to +85°C |
