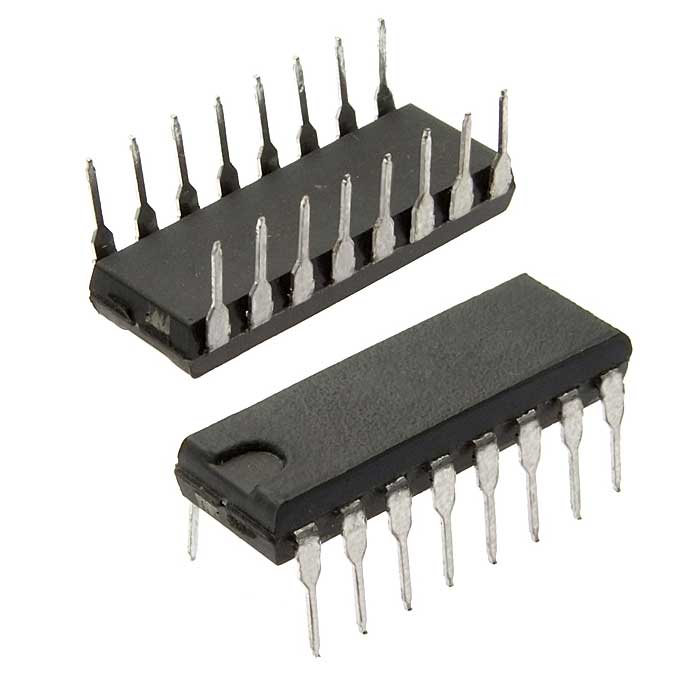

Микросхема К561ЛС2
У поставщика
У поставщиков
25 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:25 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 45,54 |
| от 100 | 26,29 |
| от 1 000 | 18,78 |
Описание
Микросхема К561ЛС2 российского производства относится к серии К561 и представляет собой логический элемент «2И-2ИЛИ-НЕ». Компонент предназначен для построения цифровых устройств различной сложности, работающих в широком диапазоне питающих напряжений. Отличается низким энергопотреблением и высокой помехоустойчивостью, что делает его пригодным для применения в промышленной и бытовой аппаратуре.
Технические характеристики
| Тип | Логический элемент |
| Корпус | DIP-16 |
| Функция | Quad 2-input AND-OR gate (4 logic elements AND-OR) |
| Масса макс. | 1.5g |
| Тип монтажа | Выводной |
| Кол-во выводов | 16 |
| Технология | CMOS |
| Логическое семейство | K561 |
| Напряжение питания | 10V (test condition) |
| Чувствит. к ЭСР | 100V max static potential |
| Макс. вх. ток | 0.2µA at Vcc=10V |
| Темп. диапазон | УХЛ (temperate and cold climate) |
| Макс. ток питания | 100µA at Vcc=10V |
| Напряжение, В | 15 В |
| Макс. задержка распространения | 190ns at Vcc=10V, CL=50pF |
| Output low current min | 0.65mA at Vcc=10V, Vol=0.5V |
| Низ. напр. вых. макс. | 0.01V at Vcc=10V |
| Output high current min | 0.5mA at Vcc=10V, Voh=9.5V |
| Мин. выходное высокое напряжение | 9.99V at Vcc=10V |
