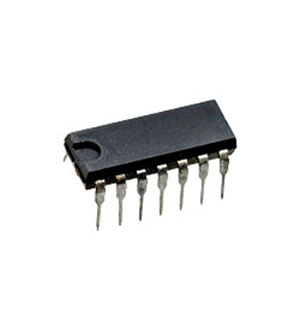

К555ТЛ2, (98-2002г)
У поставщика
ПроизводительМикрон
У поставщиков
140 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:140 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 79,70 |
| от 10 | 67,59 |
| от 100 | 57,41 |
Описание
Микросхема К555ТЛ2 производства «Микрон» — это шесть логических элементов «И-НЕ» с триггером Шмитта на входе, выполненных в корпусе для монтажа в отверстия (THT). Работает при напряжении питания 5 В (±5%), обеспечивает задержку распространения не более 22 нс и потребляет до 73,5 мВт. Применяется в промышленной автоматике и устройствах на логике ТТЛ для формирования и очистки цифровых сигналов.
Технические характеристики
| Mass 1 | ≤1g |
| Mass 2 | ≤2.3g |
| Fan out | 10 |
| Тип монтажа | THT |
| Логическое семейство | TTL |
| Package type 1 | 201.14-1 |
| Package type 2 | 201.14-8 |
| Package type 3 | 2102.14-2 |
| Число затворов | 6 |
| Входной ток низкого уровня | ≤0.4mA |
| Задержка распространения | ≤22ns |
| Входной ток высокого уровня | ≤20μA |
| Integrated elements | 144 |
| Высокое вых. напр. | ≥2.7V |
| Диапазон питания | 4.75V to 5.25V |
| Ном. напряжение питания | 5V |
| Supply current low level | ≤21mA |
| Допуск напряжения питания | ±5% |
| Power consumption 555tl2v | 73.5mW |
| Supply current high level | ≤16mA |
| Output low voltage condition 1 | ≤0.5V at Iol=4mA |
| Output low voltage condition 2 | ≤0.4V at Iol=8mA |
| Power consumption 555tl2 km555tl2 | 97mW |
