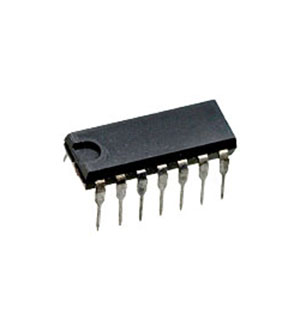

Логическая ИС К555ТЛ2
У поставщика
У поставщиков
170 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:170 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 74,52 |
| от 50 | 48,33 |
| от 500 | 36,08 |
Описание
Логическая ИС К555ТЛ2 производства АЗОН представляет собой интегральный триггер Шмитта, входящий в серию К555. Микросхема предназначена для преобразования медленно меняющихся сигналов в прямоугольные импульсы и обеспечения помехоустойчивости в цифровых схемах. Применяется в устройствах автоматики, измерительной техники и системах управления для формирования и восстановления формы сигналов.
Технические характеристики
| Масса | ≤1g (201.14-1), ≤2.3g (others) |
| Fan out | 10 |
| Корпус | DIP-14 (201.14-1, 201.14-8, 2102.14-2) |
| Функция | Six Schmitt trigger inverters |
| Тип монтажа | THT |
| Корпус | 201.14-1 |
| Напряжение питания | 5V ±5% |
| Input current low | ≤0.4mA |
| Потребляемая мощн. | 97mW (К555ТЛ2, КМ555ТЛ2), 73.5mW (К555ТЛ2В) |
| Задержка распространения | ≤22ns |
| Тип входа | TTL |
| Input current high | ≤20µA |
| Number of elements | 144 |
| Низкое вых. напр. | ≤0.5V at 4mA, ≤0.4V at 8mA |
| Высокое выходное напряжение | ≥2.7V |
| Тип логики | триггер Шмитта |
| Полярность | инвертирующий |
| Supply current low level | ≤21mA |
| Supply current high level | ≤16mA |
