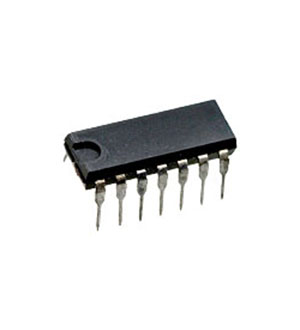

К555ЛН2, (90-97г)
У поставщика
ПроизводительАЗОН
У поставщиков
99 шт.
Норм. уп.: 30
Цены поставщиков
Склад 12
В наличии:99 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 600 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 91,08 |
| от 30 | 53,51 |
| от 300 | 38,18 |
Описание
Микросхема К555ЛН2 производства АЗОН — это шесть логических инверторов с выходом типа открытый коллектор. Работает от напряжения 5 В, рассеиваемая мощность не превышает 23,63 мВт. Выпускается в корпусе DIP-14 для монтажа в отверстия. Применяется в промышленной автоматике и цифровых устройствах для согласования уровней и управления нагрузками.
Технические характеристики
| Масса | ≤1g (201.14-1), ≤2.3g (201.14-8, 2102.14-2) |
| Fan out | 20 |
| Корпус | 201.14-1, 201.14-8, 2102.14-2 (DIP-14 equivalent) |
| Тип монтажа | THT |
| Тип выхода | open collector |
| Напряжение питания | 5V ±5% |
| Число затворов | 6 |
| Входной ток низкого уровня | 0.36mA |
| Рассеиваемая мощность | 23.63mW (К555ЛН2, КМ555ЛН2), 21mW (К555ЛН2В) |
| Входной ток высокого уровня | 20µA |
| Низкое выходное напряжение | 0.5V |
| Ток утечки вых. | 100µA |
| Supply current low level | 6.6mA |
| Supply current high level | 2.4mA |
| Number of integral elements | 42 |
| Propagation delay high to low | 32ns |
| Propagation delay low to high | 28ns |
