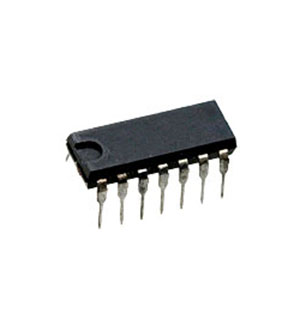

К555ЛЛ1, (SN74LS32N)(1990-97г)
У поставщика
ПроизводительМЕЗОН
У поставщиков
200 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 186,30 |
| от 20 | 103,50 |
| от 200 | 74,26 |
Описание
Микросхема К555ЛЛ1 (аналог SN74LS32N) производства «МЕЗОН» — это четыре логических элемента 2ИЛИ. Работает от напряжения 5 В, относится к серии ТТЛШ с малым потреблением (42 мВт) и быстрым переключением до 22 нс. Выполнена в корпусе DIP14 для монтажа в отверстия. Применяется в цифровых устройствах промышленной автоматики и измерительной техники.
Технические характеристики
| Fan out | 20 |
| Функция | Quad 2-input OR |
| Масса макс. | 2.3g |
| Mass min | 1g |
| Тип монтажа | THT |
| Время нарастания | 12...15ns |
| Логическое семейство | TTL LS |
| Тип упаковки | 201.14-1, 201.14-8, 2102.14-2 |
| Макс. время спада | 6ns |
| Напряжение питания | 5V ±5% |
| Число затворов | 4 |
| Потребляемая мощн. | 42mW |
| Макс. емк. нагр. | 15pF |
| Input low current max | -0.36mA |
| Вх. низ. напр. макс. | 0.4V |
| Макс. задержка распространения | 22ns |
| Input high current max | 0.02mA |
| Вх. выс. напр. мин. | 2.7V |
| Низ. напр. вых. макс. | 0.5V |
| Output high current max | -0.4mA |
| Мин. выходное высокое напряжение | 2.7V |
| Temperature range extended | -45...+85°C |
| Temperature range standard | -10...+70°C |
| Supply current low output max | 9.8mA |
| Supply current high output max | 6.2mA |
