Документация
К555ИЕ19, (SN74LS393N)(00-07г)
У поставщика
ПроизводительМикрон
У поставщиков
9 шт.
Норм. уп.: 30
Цены поставщиков
Склад 12
В наличии:9 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 87,98 |
| от 30 | 56,82 |
| от 300 | 42,46 |
Описание

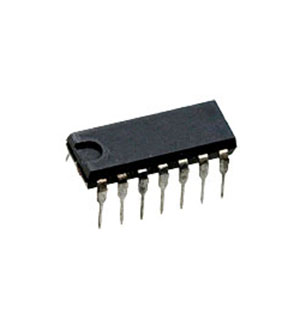

Микросхема К555ИЕ19 (аналог SN74LS393N) от производителя Микрон — это сдвоенный четырёхразрядный двоичный счётчик. Работает от напряжения 5 В, потребляет до 26 мА и выпускается в корпусе DIP-14 для монтажа в отверстия. Применяется в промышленной автоматике и цифровых устройствах для деления частоты и подсчёта импульсов.
Технические характеристики
| Fanout | 10 |
| Mass 1 | ≤1g |
| Mass 2 | ≤2.3g |
| Функция | dual four-bit counter with individual clock and reset |
| Тип монтажа | THT |
| Тип упаковки | DIP-14 |
| Ток питания | ≤26mA |
| Package variants | 201.14-1, 201.14-8, 2102.14-2 |
| Рассеиваемая мощность | 136.5mW |
| Высокое вых. напр. | ≥2.7V |
| Output low voltage 1 | ≤0.4V at Iout=4mA |
| Output low voltage 2 | ≤0.5V at Iout=8mA |
| Ном. напряжение питания | 5V |
| Допуск напряжения питания | ±5% |
| Input low current pins 1 13 | ≤-1.6mA |
| Input low current pins 2 12 | ≤-0.4mA |
| Input high current pins 1 13 | ≤100μA |
| Input high current pins 2 12 | ≤20μA |
| Number of integrated elements | 306 |
| Propagation delay reset to q1 | ≤39ns |
| Propagation delay clock to q1 rising | ≤20ns |
| Propagation delay clock to q8 rising | ≤60ns |
| Propagation delay clock to q1 falling | ≤20ns |
| Propagation delay clock to q8 falling | ≤60ns |
