Документация

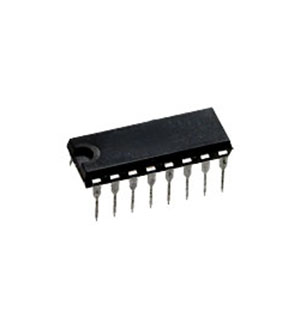

К555ИЕ10, (2000г)
У поставщика
ПроизводительМикрон
У поставщиков
48 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:48 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 99,36 |
| от 20 | 58,48 |
| от 200 | 41,73 |
Описание
Микросхема К555ИЕ10 от производителя Микрон — это синхронный двоичный 4-разрядный счетчик. Работает при напряжении питания 5 В, потребляемая мощность составляет 168 мВт. Выпускается в корпусе 238.16-2 или 2103.16-3 для монтажа в отверстия (THT). Применяется в устройствах промышленной автоматики и цифровой измерительной технике.
Технические характеристики
| Тип | binary synchronous 4-bit counter |
| Fan out | 10 |
| Тип монтажа | THT |
| Кол-во выводов | 16 |
| Package type 1 | 238.16-2 |
| Package type 2 | 2103.16-3 |
| Напряжение питания | 5V ±5% |
| Weight 238 16 2 | ≤1.2g |
| Weight 2103 16 3 | ≤2.5g |
| Потребляемая мощн. | 168mW |
| Низкое выходное напряжение | ≤0.5V |
| Высокое вых. напр. | ≥2.7V |
| Propagation delay 1 to q | ≤28ns |
| Propagation delay 2 to q | ≤27ns |
| Supply current low level | ≤32mA |
| Propagation delay 2 to 15 | ≤35ns |
| Supply current high level | ≤31mA |
| Input low current pins 1 7 | ≤0.4mA |
| Propagation delay 10 to 15 | ≤14ns |
| Input high current pins 1 7 | ≤20µA |
| Input low current pins 9 10 | ≤0.8mA |
| Input high current pins 9 10 | ≤40µA |
| Propagation delay fall 2 to q | ≤24ns |
| Propagation delay fall 2 to 15 | ≤35ns |
| Propagation delay fall 10 to 15 | ≤14ns |
