Документация

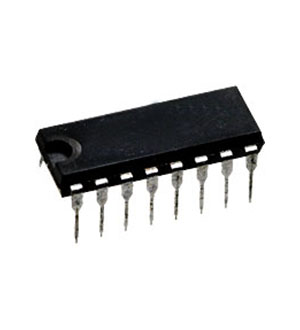

К555АГ3, (90-97г)
У поставщика
ПроизводительМикрон
У поставщиков
170 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:170 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 98,33 |
| от 50 | 57,34 |
| от 500 | 40,99 |
Описание
Микросхема К555АГ3 от производителя «Микрон» — это два одновибратора с логикой ТТЛШ. Работает при напряжении питания 5 В, потребляет до 20 мА и выпускается в корпусах для монтажа в отверстия (THT). Применяется в промышленной автоматике и измерительной технике для формирования импульсов заданной длительности.
Технические характеристики
| Масса | ≤1.2g (238.16-1), ≤2.5g (others) |
| Fan out | 20 |
| Корпус | 238.16-1, 201.16-5, 2103.16-1 |
| Тип монтажа | THT |
| Ток питания | ≤20mA |
| Напряжение питания | 5V ±5% |
| Входной ток низкого уровня | ≤0.4mA |
| Потребляемая мощн. | 105mW (К555АГЗ, КМ555АГЗ) |
| Входной ток высокого уровня | ≤20μA |
| Низкое выходное напряжение | 0.4V at 4mA, 0.5V at 8mA |
| External components | capacitors C1, C2; resistors R1, R2 for timing |
| Высокое вых. напр. | ≥2.7V |
| Напр. диода | ≤1.5V |
| Output pulse duration | 4...5μs |
| Number of integral elements | 238 |
| Propagation delay turn on A to Q | ≤45ns |
| Propagation delay turn on B to Q | ≤56ns |
| Propagation delay turn off A to Q | ≤33ns |
| Propagation delay turn off B to Q | ≤44ns |
| Propagation delay turn on reset to Q | ≤27ns |
| Propagation delay turn off reset to Q | ≤45ns |
