Документация

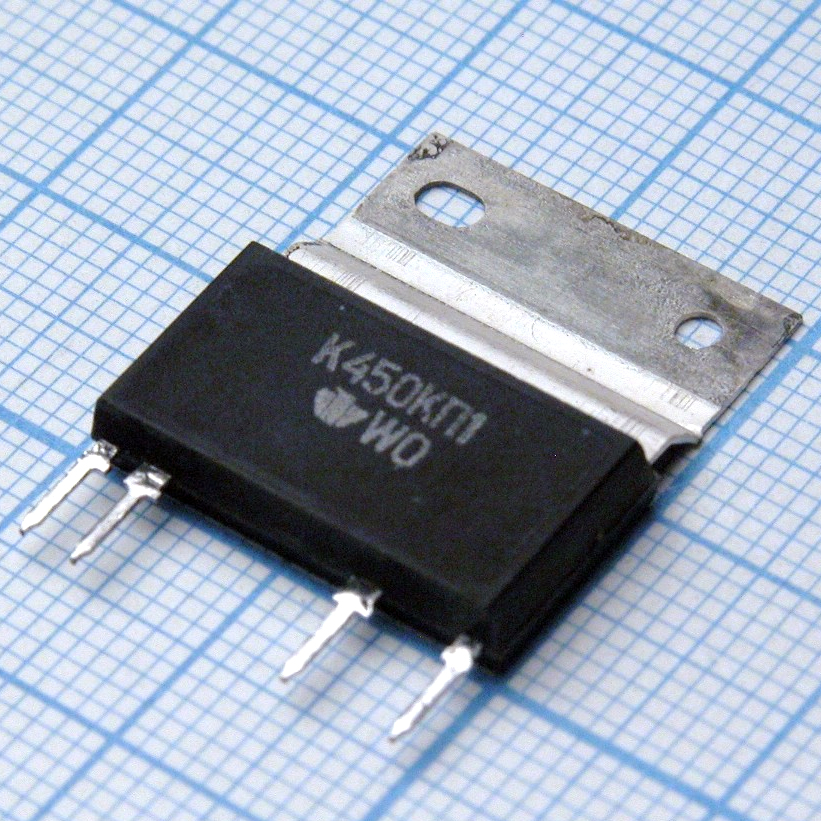

Реле твердотельное К450КП1
У поставщика
У поставщиков
374 шт.
Норм. уп.: 4
Цены поставщиков
Склад 12
В наличии:340 шт
Срок поставки: до недели
Норм. уп.: 4
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 652,05 |
| от 4 | 594,09 |
| от 40 | 530,15 |
Склад 13
В наличии:34 шт
Срок поставки: до недели
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 594,95 |
| от 5 | 563,16 |
| от 9 | 537,26 |
| от 16 | 518,03 |
| от 48 | 503,71 |
Описание
Реле твердотельное К450КП1 производства «Протон» предназначено для коммутации электрических цепей без механического контакта. Отличается высокой надежностью и быстродействием, обеспечивая бесшумную работу и устойчивость к вибрациям. Применяется в системах автоматики, промышленном оборудовании и устройствах управления нагрузками.
Технические характеристики
| City | Орел |
| Цоколевка | 1: Катод; 2: Анод; 6: Нагрузка; 8: Нагрузка |
| Country | Russia |
| Корпус | DIP-8 |
| Тип монтажа | Выводной |
| Кол-во выводов | 8 |
| Описание | Оптоэлектронный коммутатор переменного тока с гальванической развязкой |
| Артикул | К450КП1 |
| Производитель | ОАО "Протон" |
| Вх. ток | 10mA |
| Входное напряжение | 1.0-1.5V |
| Тип компонента | solid_state_relay_ac_switch |
| Вых. напряжение | 600V |
| Время пайки | ≤3s |
| Тестовая частота | 10MHz |
| Макс. вх. напр. | 1.5V |
| Мин. входное напряжение | 1.0V |
| Напр. изоляции | 2500V RMS |
| Время пайки макс. | 3s |
| Capacitance through | 3.0pF |
| Commutation current | 2A |
| Leakage current off | 100µA max |
| Through capacitance | 3.0pF |
| On state voltage max | 3.0V |
| Примечание | 5П104 |
| Изол. напр. RMS | 2500V |
| Номинальный выходной ток | 2A |
| Output voltage rating | 600V |
| Год выпуска | 2025 |
| Static potential limit | 500V |
| Leakage current inhibit | 500µA max |
| Output on state voltage | 3.0V max |
| Тип упаковки | Tube (туба) |
| Reflow soldering allowed | Да |
| Input voltage at 10mA 25C | 1.0-1.5V |
| Input voltage at 10mA 85C | 1.45V |
| Max number of resoldering | 2 |
| Температура пайки макс. | 265°C |
| Диап. темп. хр. | -45°C to +85°C |
| Static potential tolerance | 500V |
| Number of allowed soldering | 2 |
| Диап. раб. темп. | -45°C to +85°C |
| Leakage current off state max | 100uA |
| Solder iron soldering allowed | Да |
| Input voltage at 10mA minus45C | 1.9V |
| On state voltage at 10mA 1A 85C | 3.0V |
| On state voltage at 10mA 2A 25C | 3.0V |
| Leakage current off state at 25C | 100uA |
| Leakage current off state at 85C | 500uA |
| Leakage current inhibit state max | 500uA |
| Leakage current inhibit state at 25C | 500uA |
| On state voltage at 10mA 2A minus45C | 3.0V |
| Leakage current off state at minus45C | 100uA |
