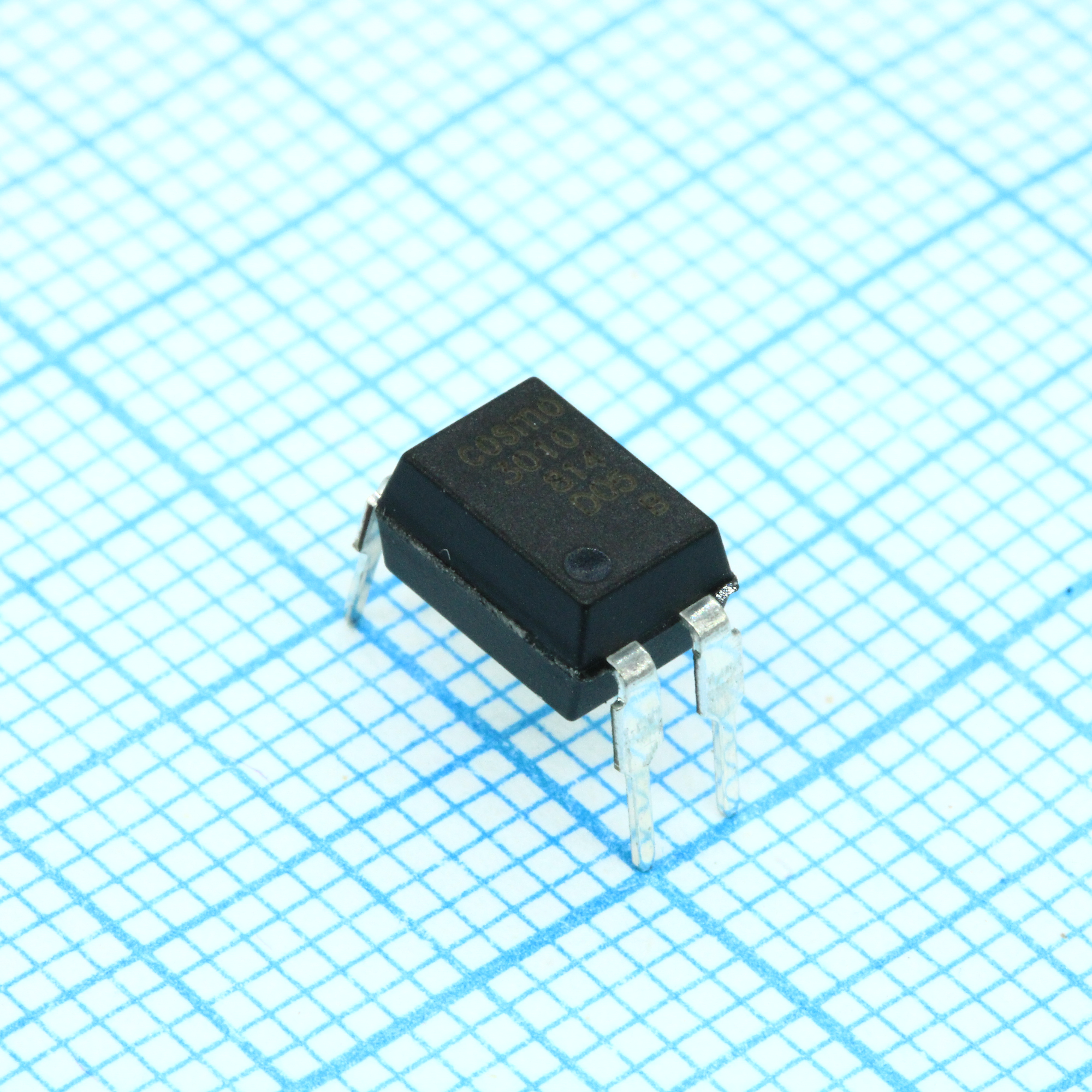

Оптопара транзисторная одноканальная 5.0кВ /80В 0.05A Кус=60...300% 0.2Вт -55...+115°C
У поставщика
ПроизводительCOSMO
У поставщиков
4 113 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:2 448 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,13 |
| от 250 | 14,01 |
| от 426 | 12,81 |
| от 709 | 11,86 |
| от 1 177 | 11,20 |
Склад 13
В наличии:1 665 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,22 |
| от 75 | 23,76 |
| от 200 | 21,72 |
| от 300 | 20,18 |
| от 600 | 19,03 |
Описание
Оптопара транзисторная одноканальная K30101B производства COSMO обеспечивает гальваническую развязку до 5.0 кВ. Компонент рассчитан на выходное напряжение 80 В и ток до 0.05 А, с коэффициентом передачи тока (CTR) в диапазоне 60...300%. Предназначена для работы в цепях управления, коммутации и обратной связи в промышленной и бытовой электронике при температурах от -55 до +115°C.
Технические характеристики
| Серия | K3010 |
| Корпус | DIP-4 |
| Без свинца | Да |
| Ctr rank | B |
| Тип монтажа | SMD |
| Класс MSL | 1 |
| Размеры | see outside dimension drawings |
| Описание | 4-pin phototransistor photocoupler, single channel, inverse parallel IR diodes |
| Артикул | K30101B |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.2V typ, 1.4V max at IF=±20mA |
| Ток коллектора | 50mA |
| Частота среза | 80kHz typ at VCC=5V, IC=2mA, RL=100Ω |
| Напр. изоляции | 5000Vrms for 1 minute |
| Lead form options | 1, 2, 3, 6 |
| Response time fall | 4µs typ, 20µs max at VCE=2V, IC=2mA, RL=100Ω |
| Response time rise | 5µs typ, 20µs max at VCE=2V, IC=2mA, RL=100Ω |
| Isolation approvals | UL1577, c-UL, VDE DIN EN60747-5-5, FIMKO EN60065/EN60950/EN60335, SEMKO EN60065/EN60950/EN60335, CQC GB8898-2011/GB4943.1-2011 |
| Темп. хранения | -55°C to +125°C |
| Floating capacitance | 0.6pF typ, 1.0pF max at V=0, f=1MHz |
| Сопр. изоляции | 5x10^10 Ω min, 10^11 Ω typ at DC500V |
| Пиковое прямое напряжение | 3.0V max at IFM=±0.5A |
| Terminal capacitance | 30pF typ at V=0, f=1kHz |
| Примечание | K30101B |
| Input forward current | ±50mA |
| Раб. температура | -55°C to +115°C |
| Температура пайки | 260°C for 10 seconds |
| Collector dark current | 0.1µA max at VCE=20V |
| Current transfer ratio | 60% to 300% at IF=±1mA, VCE=5V |
| Рассеиваемая мощность входа | 70mW |
| Общая рассеиваемая мощность | 200mW |
| Тип упаковки | Штучный товар |
| Напряжение коллектор-эмиттер | 80V |
| Emitter collector voltage | 6V |
| Input peak forward current | ±1A |
| Мощн. коллектора | 150mW |
| Описание (англ.) | Опто транзистор x1 5.0kV 80V 0.05A Кус=60...300% 0.2W -55...+115C |
| Напряжение насыщения коллектор-эмиттер | 0.1V typ, 0.3V max at IF=±20mA, IC=1mA |
