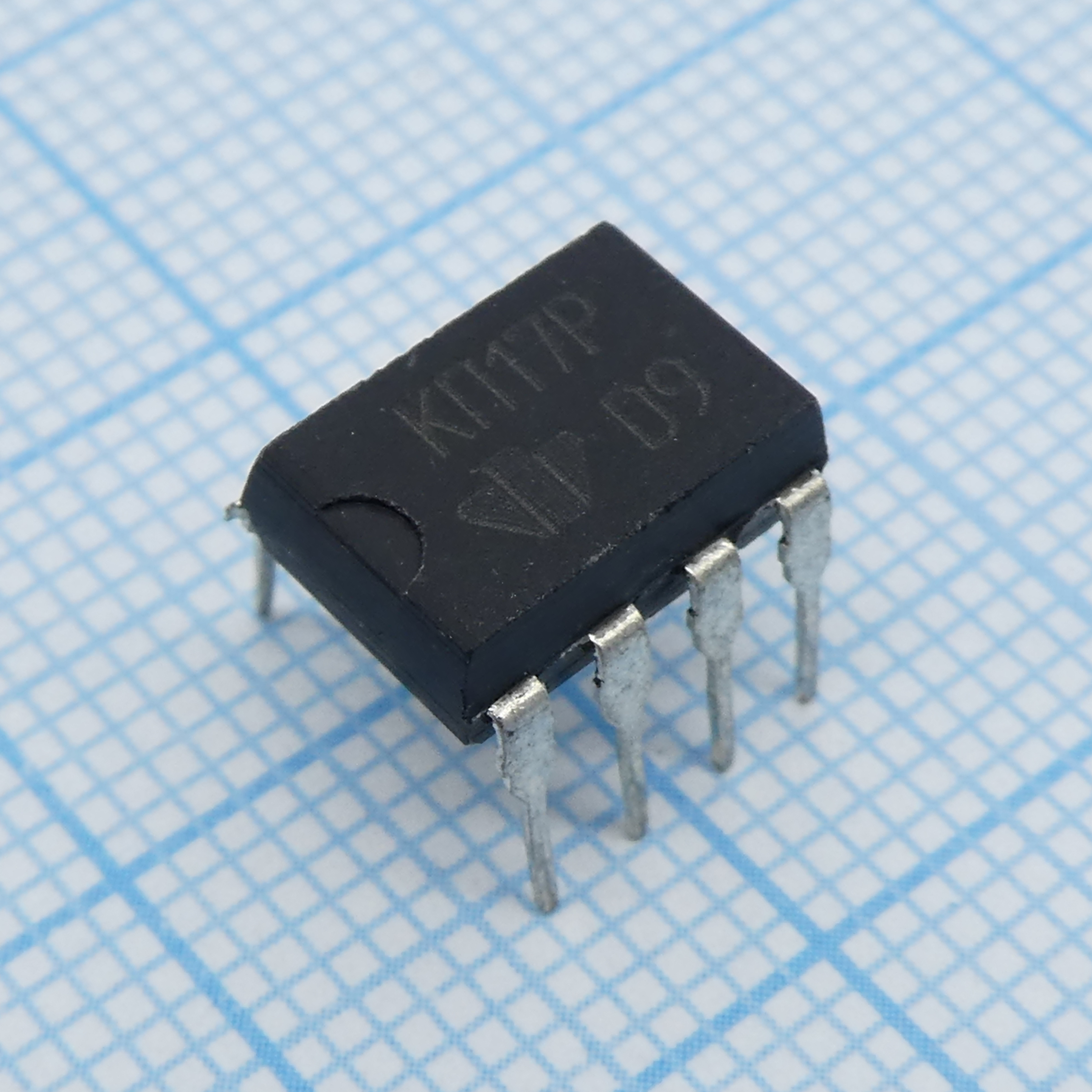

МОП-реле с датчиком вызова для входных телефонных цепей
У поставщика
ПроизводительПротон
У поставщиков
113 шт.
Норм. уп.: 15
Цены поставщиков
Склад 12
В наличии:98 шт
Срок поставки: до недели
Норм. уп.: 15
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 78,66 |
| от 15 | 66,65 |
| от 150 | 59,29 |
Склад 13
В наличии:15 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 58,43 |
| от 12 | 57,10 |
| от 20 | 55,23 |
| от 60 | 52,44 |
| от 100 | 48,83 |
Описание
МОП-реле К293КП17Р производства «Протон» представляет собой специализированный полупроводниковый компонент для коммутации входных телефонных цепей. Устройство объединяет в себе ключ на полевых транзисторах и датчик вызова, что позволяет обрабатывать сигналы вызывного напряжения. Применяется в оконечных абонентских устройствах и телекоммуникационной аппаратуре для гальванической развязки и детектирования звонков.
Технические характеристики
| Корпус | DIP-8 |
| Тип монтажа | THT |
| Применение | telecommunications |
| Описание | MOS-relay with call sensor for input telephone circuits |
| Артикул | К293КП17Р |
| Тип контакта | normally open |
| Производитель | ОАО «ПРОТОН» |
| Код упаковки | 2101.8-7 |
| Макс. время включения | 1.0ms |
| Время включения тип. | 0.2ms |
| Макс. время выключения | 2.0ms |
| Время выкл. тип. | 2.0ms |
| Примечание | 5П14.32Б перепр.2011г. |
| Мин. испытательное напряжение изоляции, В | ±5V |
| Год выпуска | 2001 |
| Макс. выходная емкость | 150pF |
| Выходная емкость тип. | 20pF |
| Saturation voltage min | 0.4V |
| Commutation current max | 100mA |
| Commutation current min | -100mA |
| Commutation voltage max | 230V |
| Commutation voltage min | -230V |
| Тип упаковки | Tube (туба) |
| Сопротивление изоляции мин. | 10^11Ω |
| Output on resistance max | 25Ω |
| Output on resistance typ | 18Ω |
| Макс. прямое вх. напр. | 1.5V |
| Input forward voltage min | 1.1V |
| Input forward voltage typ | 1.4V |
| Input impulse current max | 25mA |
| Input impulse current min | 5mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -45°C |
| Коэф. передачи макс. | 150% |
| Мин. коэфф. передачи тока | 80% |
| Current transfer ratio typ | 100% |
| Input voltage relay on min | 150V |
| Turn on off test condition | @ IF=10mA, Vo=100V, R=1kΩ, F=50Hz |
| Input voltage relay off max | 0.8V |
| Input voltage relay off min | -3.5V |
| Output off leakage current max | 10µA |
| Output off leakage current typ | 0.1µA |
| Isolation voltage test condition | @ Uce=5V, t=1min |
| Output capacitance test condition | F=10MHz |
| Saturation voltage test condition | @ IF=10mA, Io=80mA |
| Isolation resistance test condition | @ Viso=100V DC |
| Output on resistance test condition | @ IF=10mA, Io=80mA |
| Input forward voltage test condition | @ IF=5mA |
| Input impulse current test condition | @ timp=100µs |
| Current transfer ratio test condition | @ IF=5mA, Io=80mA |
| Output off leakage current test condition | @ Vo=60V |
