К174ХА38А, (TDA8303)(90-97г)
У поставщика
ПроизводительОрбита
У поставщиков
104 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:104 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,70 |
| от 10 | 15,53 |
| от 100 | 12,42 |
Описание

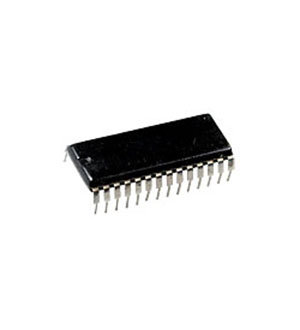

Микросхема К174ХА38А (аналог TDA8303) производства «Орбита» — это многофункциональный чип для телевизионных приёмников. Работает от напряжения 12 В, потребляемый ток до 170 мА, выполнена в корпусе 2121.28-12 (28-pin DIP) для выводного монтажа. Применяется в блоках обработки сигналов телевизоров и видеотехники.
Технические характеристики
| Масса | ≤4.8g |
| Корпус | 2121.28-12 (28-pin DIP) |
| Тип монтажа | THT |
| Afc slope | >50mV/kHz |
| Кол-во выводов | 28 |
| Capture range | ≥600Hz |
| Am suppression | ≥40dB |
| Sensitivity if | ≤120μV |
| Ток питания | 70-170mA |
| Напряжение питания | 12V ±10% |
| Dc voltage pin12 | ≥1V |
| Dc voltage pin17 | ≥2.5V |
| Max voltage pin26 | ≤13.2V |
| Sensitivity audio | ≤1mV |
| Load current pin17 | ≤10mA |
| Load current pin26 | ≤10mA |
| Output current agc | ≥4mA |
| Output voltage afc | 9.5-11.5V |
| Температура окружающей среды | -10 to 70°C |
| Harmonic distortion | ≤2% |
| Input signal voltage | ≥100mV |
| Output voltage audio | 0.3-1V |
| Residual phase shift | ≤3μs |
| Pulse amplitude pin27 | ≥2V |
| Output video amplitude | 1.6-3.3V |
| Saturation voltage agc | ≤0.3V |
| Input voltage start agc | ≤0.2mV |
| Saturation voltage pin26 | ≤500mV |
| Frame pulse amplitude pin3 | 2-10V |
| Frame pulse frequency ntsc | 58-62Hz |
| Oscillator lower frequency | ≤14.1kHz |
| Oscillator upper frequency | ≥17.1kHz |
| Frame pulse frequency secam | 48-52Hz |
| Identification pulse duration | 3.2-9.9μs (dependent on tзад) |
| Delay time line identification | 4.7-8.1μs |
| Line reading pulse amplitude pin27 | 4-5V |
| Frame reading pulse amplitude pin27 | 2-3V |
| Identification pulse amplitude pin27 | ≥8V |
