К174ХА38, (TDA8305A)(2000-03г)
У поставщика
ПроизводительОрбита
У поставщиков
74 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:74 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,70 |
| от 10 | 15,53 |
| от 100 | 12,42 |
Описание

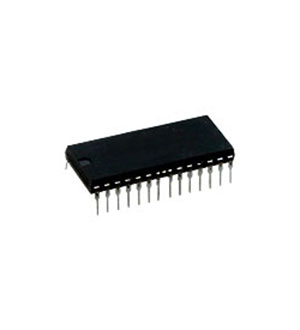

Микросхема К174ХА38 (аналог TDA8305A) производства «Орбита» — это многофункциональный тракт обработки сигналов для телевизионных приёмников. Выполнена в выводном корпусе с 28 выводами, работает от напряжения 12 В при токе до 170 мА. Обеспечивает АРУ, АПЧГ, синхронизацию и усиление звука с низким уровнем искажений (до 2%). Применяется в телевизорах и видеомониторах.
Технические характеристики
| Вес | ≤4.8g |
| Корпус | 2121.28-12 |
| Тип монтажа | THT |
| Afc slope | >50mV/kHz |
| Кол-во выводов | 28 |
| Am rejection | ≥40dB |
| Capture range | ≥600Hz |
| Ток питания | 70-170mA |
| Напряжение питания | 12V ±10% |
| Pin12 dc voltage | ≥1V |
| Pin17 dc voltage | ≥2.5V |
| Agc start voltage | ≤0.2mV |
| Audio sensitivity | ≤1mV |
| Max pin26 voltage | ≤13.2V |
| Agc output current | ≥4mA |
| Harmonic distortion | ≤2% |
| Afc output amplitude | 9.5-11.5V |
| Audio output voltage | 0.3-1V |
| Input signal voltage | ≥100mV |
| Residual phase shift | ≤3µs |
| Pin27 pulse amplitude | ≥2V |
| Max pin17 load current | ≤10mA |
| Max pin26 load current | ≤10mA |
| Video output amplitude | 1.6-3.3V |
| Vertical frequency ntsc | 58-62Hz |
| If amplifier sensitivity | ≤120µV |
| Pin26 saturation voltage | ≤500mV |
| Vertical frequency secam | 48-52Hz |
| Oscillator lower frequency | ≤14.1kHz |
| Oscillator upper frequency | ≥17.1kHz |
| Диап. раб. темп. | -10 to +70°C |
| Identification pulse duration | 3.2-9.9µs minus back porch |
| Pin3 vertical pulse amplitude | 2-10V |
| Agc transistor saturation voltage | ≤0.3V |
| Pin27 identification pulse amplitude | ≥8V |
| Pin27 vertical reading pulse amplitude | 2-3V |
| Delay horizontal to identification pulse | 4.7-8.1µs |
| Pin27 horizontal reading pulse amplitude | 4-5V |
