Документация

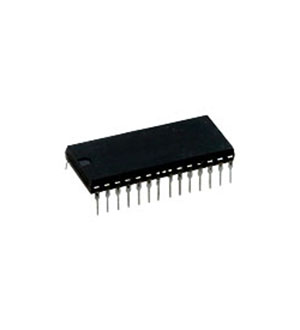

К174ХА32, (TDA4555)(98-03г)
У поставщика
ПроизводительОрбита
У поставщиков
100 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,70 |
| от 10 | 12,42 |
| от 100 | 10,35 |
Описание
К174ХА32 — отечественный аналог микросхемы TDA4555 производства «Орбита» для декодирования сигналов цветности в видеотехнике. Выполнена в выводном корпусе с 28 выводами, рассчитана на питание 12 В и потребление тока до 80 мА. Применяется в блоках цветности телевизоров и видеомагнитофонов стандартов PAL и SECAM.
Технические характеристики
| Масса | ≤4.8g |
| Корпус | 2121.28-12 |
| Тип монтажа | THT |
| Кол-во выводов | 28 |
| Ток питания | ≤80mA |
| Solder time max | 4s |
| Dc voltage pin12 | 7.4V to 9.2V |
| Capture range afc | ≥400Hz |
| Рассеиваемая мощность | ≤1.4W |
| Темп. хранения | -60°C to +85°C |
| Rework solder cycles | ≤3 |
| Диапазон питания | 10.8V to 13.2V |
| Раб. температура | -10°C to +70°C |
| Dc level stability b y | ≤0.45mV/°C |
| Dc level stability r y | ≤0.6mV/°C |
| Solder temperature max | 265°C |
| Ном. напряжение питания | 12V ± 10% |
| Dc voltage pins 1 3 pal | 7V to 8.6V |
| Static potential rating | 200V |
| Output ratio r y b y pal | 0.71 to 0.81 |
| Dc voltage pins 1 3 secam | 7V to 8.6V |
| Output current pin12 peak | ≤15mA |
| Input signal level pal max | ≥200mV |
| Input signal level pal min | ≤20mV |
| Output ratio r y b y secam | 0.67 to 0.91 |
| Dc voltage pin17 adjustment | ≤0.5V |
| Dc voltage pin23 secam line | ≤2V |
| Dc voltage pin28 pal forced | ≥9V |
| Phase adjustment range ntsc | ≥30° |
| Dc voltage pin23 secam frame | ≥10V |
| Dc voltage pin26 ntsc forced | ≥9V |
| Output current pin12 average | ≤3mA |
| Dc voltage pin17 forced color | ≥6V |
| Dc voltage pin27 secam forced | ≥9V |
| Output signal amplitude pin12 | 0.9V to 2.2V |
| Half line signal amplitude pal | ≤10mV |
| Output ratio r y b y ntsc 3 58 | 0.71 to 0.87 |
| Residual carrier amplitude pal | ≤30mV |
| Dc voltage pin23 secam combined | 5.7V to 6.3V |
| Output color diff signals secam | 0.94V to 1.88V |
| Half line signal amplitude secam | ≤30mV |
| Dc voltage pins 28 27 26 color on | 5.4V to 6.2V |
| Output color diff signals b y pal | 1.03V to 1.68V |
| Output color diff signals r y pal | 0.83V to 1.32V |
| Output signal amplitude pin12 min | ≥1.2V |
| Dc voltage pins 28 27 26 color off | ≤0.5V |
| Dc voltage pins 28 27 26 color detected | 2.1V to 2.8V |
| Output color diff signals b y ntsc 3 58 | 1.03V to 1.68V |
| Output color diff signals r y ntsc 3 58 | 0.83V to 1.32V |
