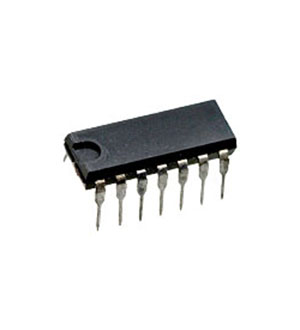

К155ТМ5, (SN7477N)(1990-97г)
У поставщика
ПроизводительМион
У поставщиков
88 шт.
Норм. уп.: 300
Цены поставщиков
Склад 12
В наличии:88 шт
Срок поставки: до недели
Норм. уп.: 300
Минимальная партия: 300 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 98,33 |
| от 300 | 57,55 |
| от 3 000 | 41,11 |
Технические характеристики
| Семейство | К155 |
| Fan out | 10 |
| Корпус | DIP-14 (201.14-1, 201.14-8) |
| Функция | 4 D-type flip-flops |
| Тип монтажа | THT |
| Компонент | К155ТМ5, КМ155ТМ5 |
| Технология | TTL |
| Package mass | ≤1g (201.14-1), ≤2.2g (201.14-8) |
| Корпус | 201.14-8 |
| Кол-во выводов | 14 |
| Ток питания | ≤53mA |
| Напряжение питания | 5V ±5% |
| Блокирующее напряжение | ≥-1.5V |
| Тип входа | TTL |
| Noise immunity low | ≤0.4V |
| Низкое выходное напряжение | ≤0.4V |
| Noise immunity high | ≤0.4V |
| Высокое вых. напр. | ≥2.4V |
| Тип логики | D-триггер |
| Полярность | прямой |
| Ток КЗ | -18...-57mA |
| Input low current data | ≤-3.2mA |
| Input breakdown current | ≤1mA |
| Input high current data | ≤0.08mA |
| Input low current clock | ≤-6.4mA |
| Input high current clock | ≤0.16mA |
| Static power per flip flop | ≤69.5mW |
| Propagation delay on data to output | ≤25ns |
| Propagation delay off data to output | ≤30ns |
| Propagation delay on clock to output | ≤15ns |
| Propagation delay off clock to output | ≤30ns |
| Average propagation delay from data input | ≤42ns |
