К155ЛН3, А, (SN7406N)(1998-02г)
У поставщика
ПроизводительМикрон
У поставщиков
2 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 90,05 |
| от 50 | 52,58 |
| от 500 | 37,56 |
Описание

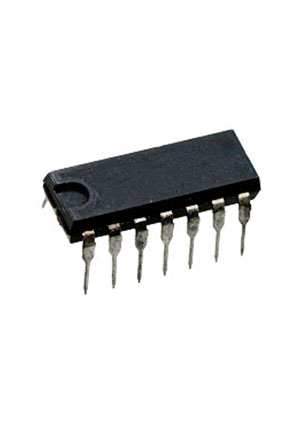

Микросхема К155ЛН3 от производителя Микрон — это шесть логических инверторов в корпусе DIP-14 для монтажа в отверстия. Работает при напряжении питания 5 В с типовой задержкой распространения до 23 нс и выходным напряжением до 30 В. Применяется в промышленной автоматике и цифровых устройствах для инвертирования логических сигналов.
Технические характеристики
| Тип монтажа | THT |
| Package mass | ≤1g (201.14-2) / ≤2.3g (201.14-8) |
| Тип упаковки | 201.14-2 / 201.14-8 (DIP-14) |
| Кол-во выводов | 14 |
| Входной ток низкого уровня | ≤ -1.6mA |
| Входной ток высокого уровня | ≤ 0.04mA |
| Макс. выходное напряжение | 30V |
| Blocking voltage min | -1.5V |
| Propagation delay on | ≤ 23ns |
| Propagation delay off | ≤ 15ns |
| Static power per gate | ≤ 43.3mW |
| Ток утечки вых. | ≤ 0.25mA |
| Ном. напряжение питания | 5V |
| Input breakdown current | ≤ 1mA |
| Допуск напряжения питания | ±5% |
| Supply current low output | ≤ 51mA |
| Output low voltage at 16mA | ≤0.4V |
| Output low voltage at 40mA | ≤0.7V |
| Supply current high output | ≤ 48mA |
| Number of integrated elements | 78 |
