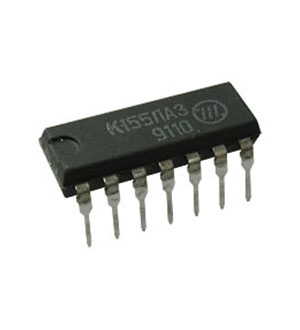

К155ЛА3 (1989-1997)
У поставщика
ПроизводительДнепр
У поставщиков
190 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:190 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 84,87 |
| от 100 | 49,68 |
| от 1 000 | 35,47 |
Описание
К155ЛА3 — логическая микросхема серии К155 производства «Днепр», содержащая 4 логических элемента 2И-НЕ. Выполнена в 14-выводном корпусе DIP для монтажа в отверстия (THT), масса не превышает 2,2 г. Работает от стандартного напряжения питания 5 В ±5%, обеспечивает выходное напряжение высокого уровня не менее 2,4 В. Применяется в промышленной автоматике и бытовой электронике для построения логических схем, генераторов и устройств управления.
Технические характеристики
| Масса | ≤1 g (201.14-1), ≤2.2 g (201.14-8) |
| Корпус | 201.14-1, 201.14-8 |
| Тип монтажа | THT |
| Кол-во выводов | 14 |
| Описание | 4 logic elements 2И-НЕ (2-input NAND) |
| Артикул | К155ЛА3 (К155ЛАЗ, КМ155ЛАЗ, КБ155ЛАЗ-4) |
| Тип упаковки | 14-pin DIP-like |
| Число затворов | 4 |
| Входной ток низкого уровня | ≤-1.6mA |
| Входной ток высокого уровня | ≤0.04mA |
| Низкое выходное напряжение | ≤0.4V |
| Высокое вых. напр. | ≥2.4V |
| Диапазон питания | 4.75V to 5.25V |
| Ном. напряжение питания | 5V ±5% |
| Anti ring diode voltage | ≥-1.5V |
| Input breakdown current | ≤1mA |
| Integrated elements count | 56 |
| Supply current low output | ≤22mA |
| Supply current high output | ≤8mA |
| Output short circuit current | -18...-55mA |
| Propagation delay high to low | ≤22ns |
| Propagation delay low to high | ≤15ns |
| Static power per logic element | ≤19.7mW |
