Операционный усилитель средней точности с выходным напряжением ± 10В, расширенным диапазоном напряжения питания, внешней балансировкой схемы и защитой выхода от коротких замыканий.
У поставщика
ПроизводительМикроМ
У поставщиков
13 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:13 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 191,02 |
| от 4 | 187,98 |
| от 8 | 183,91 |
| от 16 | 177,87 |
| от 31 | 168,38 |
Описание

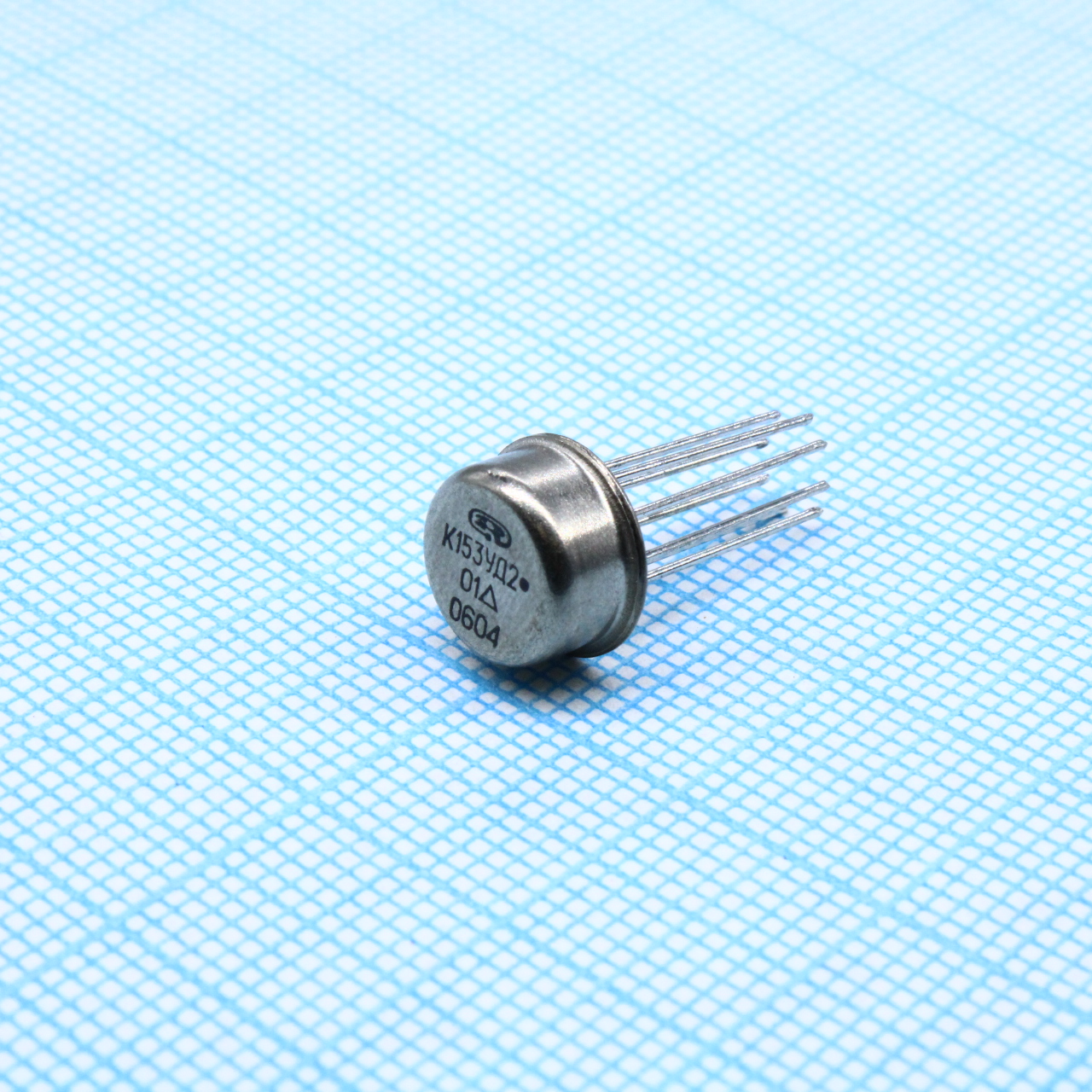

К153УД201 — операционный усилитель средней точности производства «МикроМ». Микросхема обеспечивает выходное напряжение ±10 В, имеет расширенный диапазон напряжения питания и защиту выхода от коротких замыканий. Применяется в промышленной автоматике и измерительной технике.
Технические характеристики
| Корпус | 3101.8-1 |
| Категория | Operational Amplifier |
| Cmrr min | 70dB |
| Тип монтажа | Выводной |
| Кол-во выводов | 8 |
| Описание | Операционный усилитель средней точности с выходным напряжением ±10В, расширенным диапазоном напряжения питания, внешней балансировкой схемы и защитой выхода от коротких замыканий |
| Артикул | К153УД201 |
| Производитель | AS ALFA RPAR / Рижский завод полупроводниковых приборов |
| Pin1 function | NC / Балансировка, коррекция |
| Pin2 function | U_IN- / Инвертирующий вход |
| Pin3 function | U_IN+ / Неинвертирующий вход |
| Pin4 function | U_CC2 / Питание (минус) |
| Pin5 function | NC / Балансировка |
| Pin6 function | OUT / Выход |
| Pin7 function | U_CC1 / Питание (плюс) |
| Pin8 function | FC / Коррекция |
| Макс. вх. напр. | 5V |
| Мин. входное напряжение | -5V |
| Reliability index | ОСМ (for 153УД201, 153УД601, Н153УД6) |
| External balancing | Да |
| Мин. коэффициент усиления без ОС | 50k |
| Макс. выходное напряжение | ±10V |
| Макс. ток питания | 3mA |
| Макс. напр. пит. | ±16.5V |
| Мин. напр. пит. | ±13.5V |
| Load resistance min | 2kΩ |
| Макс. входной ток смещения | 500nA |
| Technical specification | бК0.348.030 ТУ |
| Тип упаковки | Bulk (россыпь) |
| Макс. входной ток смещения | 200nA |
| Макс. напряжение смещения | 5mV |
| Balancing resistor r1 typ | 10MΩ |
| Balancing resistor r2 typ | 5MΩ |
| Balancing resistor r3 typ | 20kΩ |
| Input overload protection | Да |
| Compensation capacitor typ | 30pF |
| Compensation frequency typ | 3MHz |
| Диап. раб. темп. | 0°C to +70°C |
| Абс. макс. напряжение питания | ±17V |
| Supply voltage absolute min | ±5V |
| Описание (англ.) | Medium-precision OPAMP with an output voltage of ± 10V, an extended range of supply voltage, external balancing of the circuit and protection of the output from short circuits. |
| Common mode input voltage max | 12V |
| Common mode input voltage min | -12V |
| External frequency correction | Да |
| Supply voltage short term max | 20V |
| Input offset current drift typ | 2nA/°C |
| Input offset voltage drift typ | 20µV/°C |
| Защита от КЗ выхода | Да |
| Compensation capacitor direct typ | 150pF |
