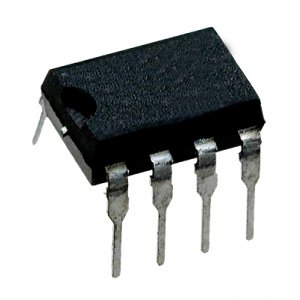

Коммутационный котроллер К1156ЕУ5АР
У поставщика
ПроизводительКремний
КатегорияМикросхемы
У поставщиков
4 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 54,90 |
| от 6 | 53,80 |
| от 12 | 52,20 |
| от 23 | 50,24 |
| от 46 | 47,99 |
Описание
Коммутационный контроллер К1156ЕУ5АР производства компании «Кремний» представляет собой специализированную микросхему для управления силовыми ключами. Предназначен для построения импульсных источников питания и преобразователей напряжения. Отличается встроенными защитными функциями и стабильной работой в широком диапазоне нагрузок.
Технические характеристики
| Pin1 | Коллектор выходного транзистора |
| Pin2 | Эмиттер выходного транзистора |
| Pin3 | Вывод для подключения времязадающей емкости |
| Pin4 | Общий вывод |
| Pin5 | Вход [-] компаратора |
| Pin6 | Питание |
| Pin7 | Вывод для подключения токоограничивающего резистора |
| Pin8 | Коллектор предвыходного транзистора |
| Особенности | internal reference, comparator, oscillator, driver, output switch |
| Топология | buck, boost, inverting |
| Кол-во выводов | 8 |
| Описание | DC-DC конвертер (интегральная микросхема управления) |
| Package so8 | SO-8 (4303Ю8-А) |
| Артикул | К1156ЕУ5 |
| Производитель | НТЦ СИТ, Россия, Брянск |
| Mounting so8 | SMD |
| Package d8k2 | D8K-2 |
| Package dip8 | DIP-8 (2101.8-1) |
| Макс. частота | 100kHz |
| Mounting d8k2 | SMD |
| Mounting dip8 | THT |
| Типы корпусов | DIP-8, SO-8, D8K-2, HO2.8-1BН |
| Typenames so8 | К1156ЕУ5ВТ |
| Mounting types | THT, SMD |
| Typenames d8k2 | К1156ЕУ5Р1 |
| Typenames dip8 | К1156ЕУ5ВР |
| Current gain min | 35 |
| Current gain typ | 120 |
| Package ho28 1bh | HO2.8-1BН |
| Mounting ho28 1bh | SMD |
| Макс. напр. пит. | 40V |
| Мин. напр. пит. | 3V |
| Switch current max | 1.5A |
| Тепловое сопротивление | 100°C/W |
| Typenames ho28 1bh | К1156ЕУ5Т1 |
| Макс. рассеиваемая мощность | 1.25W |
| Макс. ток покоя | 5mA |
| Макс. опорное напряжение | 1.275V |
| Мин. опорное напряжение | 1.225V |
| Год выпуска | 2022 |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -60°C |
| Thermal resistance dip8 | 100°C/W |
| Макс. темп. перехода | +150°C |
| Oscillator current ratio | 6 |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -60°C |
| Output switch current max | 1.5A |
| Reference voltage typical | 1.25V |
| Output emitter voltage max | 40V |
| Макс. ток утечки | 100uA |
| Output leakage current typ | 0.01uA |
| Power dissipation dip8 25c | 1.25W |
| Reference voltage accuracy | 2% |
| Current sense threshold max | 350mV |
| Current sense threshold min | 250mV |
| Comparator input voltage max | 40V |
| Comparator input voltage min | -0.3V |
| Output collector voltage max | 40V |
| Oscillator charge current max | 42µA |
| Oscillator charge current min | 10µA |
| Oscillator charge current typ | 25uA |
| Output saturation voltage max | 1.3V |
| Current sense threshold typical | 300mV |
| Oscillator discharge current max | 260µA |
| Oscillator discharge current min | 110µA |
| Oscillator discharge current typ | 160uA |
| Comparator input bias current max | 1.5µA |
| Comparator input bias current typ | 0.4uA |
| Oscillator charge current typical | 25µA |
| Oscillator ratio idch ich typical | 6.0 |
| Output saturation voltage typical | 1.0V |
| Preamplifier collector current max | 100mA |
| Preamplifier collector voltage max | 40V |
| Comparator threshold instability max | 5.0mV |
| Comparator threshold voltage max 25c | 1.275V |
| Comparator threshold voltage min 25c | 1.225V |
| Comparator threshold voltage typ 25c | 1.25V |
| Oscillator discharge current typical | 160µA |
| Output switch saturation voltage max | 1.3V |
| Output switch saturation voltage typ | 1.0V |
| Comparator input bias current typical | 0.4µA |
| Current limit threshold voltage max 25c | 350mV |
| Current limit threshold voltage min 25c | 250mV |
| Current limit threshold voltage typ 25c | 300mV |
| Output switch saturation voltage max 25c | 0.7V |
| Output switch saturation voltage typ 25c | 0.45V |
| Comparator threshold voltage max full temp | 1.29V |
| Comparator threshold voltage min full temp | 1.21V |
| Current limit threshold voltage max full temp | 400mV |
| Current limit threshold voltage min full temp | 200mV |
| Output switch saturation voltage max full temp | 1.0V |
| Корпус | DIP-8 |
| Тип | К1156ЕУ5АР |
