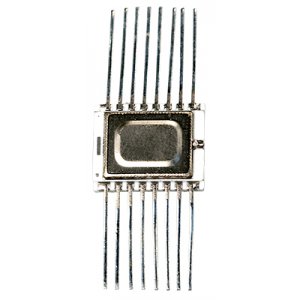

Коммутационный котроллер К1156ЕУ2АТ
У поставщика
ПроизводительКремний
КатегорияМикросхемы
У поставщиков
179 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:179 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 918,82 |
| от 3 | 872,46 |
| от 6 | 834,69 |
| от 11 | 806,66 |
| от 22 | 785,80 |
Описание
Коммутационный контроллер К1156ЕУ2АТ производства «Кремний» — это аналог микросхемы UC3825. Работает в расширенном диапазоне температур от -60 до +125°C, выпускается в корпусе 4112.16-3.04Н. Применяется в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Корпус | 4112.16-3.04Н |
| Тип монтажа | Выводной |
| Кол-во выводов | 16 |
| Описание | ШИМ-контроллер |
| Артикул | К1156ЕУ2АТ |
| Макс. частота | 1MHz |
| Shutdown time | 80ns |
| Ток питания | 35mA |
| Reference drift | 25mV |
| Timing resistor | 3.65kΩ |
| Pin1 voltage max | 7.0V |
| Pin2 voltage max | 7.0V |
| Pin3 current max | 5mA |
| Pin4 current max | 5mA |
| Pin5 current max | 5mA |
| Pin7 voltage max | 7.0V |
| Pin8 current max | 20mA |
| Pin8 voltage max | 6.0V |
| Pin9 voltage max | 6.0V |
| Ток отключения | 1.1mA |
| Timing capacitor | 1nF |
| Рассеиваемая мощность | 1W |
| Задержка распространения | 50ns |
| Pwm shutdown time | 80ns |
| Reference current | 1mA |
| Опорное напряжение | 5.1V ±1% |
| Temperature group | А |
| Темп. диапазон | -60°C to +125°C |
| Макс. вых. ток | 1.5A |
| Pwm max duty cycle | 85% |
| Макс. напр. пит. | 30V |
| Мин. напр. пит. | 10V |
| Тепловое сопротивление | 125°C/W |
| Uvlo threshold max | 9.9V |
| Uvlo threshold min | 8.6V |
| Uvlo hysteresis max | 1.2V |
| Uvlo hysteresis min | 0.4V |
| Error amplifier cmrr | 75dB |
| Error amplifier gain | 60dB |
| Error amplifier psrr | 85dB |
| Макс. ток отключения | 2mA |
| Примечание | UC3825 |
| Output current pulsed | 1.5A |
| Output rise fall time | 60ns |
| Макс. опорное напряжение | 5.15V |
| Мин. опорное напряжение | 5.05V |
| Год выпуска | 2024 |
| Ток утечки вых. | 200µA |
| Sync threshold low max | 1.1V |
| Sync threshold low min | 0.7V |
| Output voltage low 20mA | 0.4V |
| Sync threshold high max | 3.0V |
| Sync threshold high min | 2.6V |
| Тип упаковки | Bulk (россыпь) |
| Макс. темп. перехода | 150°C |
| Макс. частота генератора | 440kHz |
| Частота генератора мин. | 360kHz |
| Output voltage high 20mA | 13.0V |
| Output voltage low 200mA | 2.2V |
| Pwm comparator threshold | 1.1V |
| Error amplifier slew rate | 6V/µs |
| Output current continuous | 0.5A |
| Output voltage high 200mA | 12.0V |
| Soft start duty ratio max | 60% |
| Soft start duty ratio min | 40% |
| Reference temp coefficient | 0.02%/°C |
| Reference voltage temp max | 5.20V |
| Reference voltage temp min | 5.00V |
| Sync input voltage low max | 2.9V |
| Current limit threshold max | 1.1V |
| Current limit threshold min | 0.9V |
| Oscillator temp coefficient | 0.07%/°C |
| Reference current stability | 0.07%/mA |
| Reference voltage stability | 0.02%/V |
| Sync input voltage high min | 3.9V |
| Pwm comparator input current | -5µA |
| Soft start discharge current | 1mA |
| Soft start charge current max | -3µA |
| Soft start charge current min | -20µA |
| Error amplifier offset voltage | 15mV |
| Oscillator frequency stability | 0.1%/V |
| Shutdown comparator threshold max | 1.55V |
| Shutdown comparator threshold min | 1.25V |
| Error amplifier input bias current | 3µA |
| Error amplifier output current low | 1mA |
| Error amplifier output voltage low | 1.0V |
| Error amplifier output current high | -0.5mA |
| Error amplifier output voltage high | 4.0V |
| Reference short circuit current max | -15mA |
| Reference short circuit current min | -100mA |
| Error amplifier input offset current | 1µA |
| Error amplifier unity gain frequency | 3MHz |
| Рабочая температура | -60...+125С |
| Current limit comparator input current max | 15µA |
| Current limit comparator input current min | -10µA |
| Тип | Микросхема |
