К1109КН4А, (DI512)(91г.перепров.00
У поставщика
ПроизводительКремний
У поставщиков
16 шт.
Норм. уп.: 150
Цены поставщиков
Склад 12
В наличии:16 шт
Срок поставки: до недели
Норм. уп.: 150
Минимальная партия: 150 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,70 |
| от 150 | 12,32 |
| от 1 500 | 6,26 |
Описание

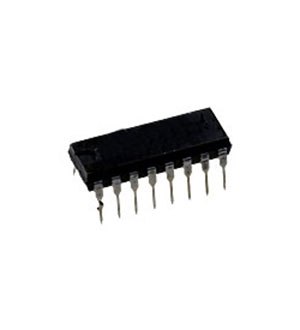

Микросхема К1109КН4А от производителя «Кремний» — это биполярный коммутатор на 4 канала в корпусе DIP-16 для монтажа в отверстия. Работает при напряжении от 8,5 до 10,5 В, коммутирует нагрузку до 10 мА и выдерживает выходное напряжение до 130 В. Применяется в промышленной автоматике и устройствах управления сигналами.
Технические характеристики
| Вес | ≤3g |
| Корпус | 238.16-1 (16-pin DIP) |
| Тип монтажа | THT |
| Технология | bipolar |
| Ток питания | <5mA |
| Напряжение питания | 8.5V to 10.5V |
| Support current | <4mA |
| Max load current | 10mA |
| Residual voltage | 6V |
| Commutated voltage | 20V to 130V |
| Входной ток высокого уровня | <10µA |
| Max output voltage | 130V |
| Количество каналов | 4 |
| Analog input current | <4mA |
| Max load capacitance | 44pF |
| Propagation delay on | <0.4µs |
| Propagation delay off | <2.5µs |
| Support diode voltage | 1.6V to 3.2V |
| Threshold low voltage | ≤0.7V |
| Input low current info | <0.06mA |
| Max commutated voltage | 130V |
| Threshold high voltage | ≥2V |
| Input low current control | <0.15mA |
| Max input voltage negative | 0.5V |
| Max input voltage positive | (Uп+1.5)V |
| Диап. раб. темп. | -10°C to +70°C |
| Leakage current analog input | <50µA |
| Leakage current support diodes | <10µA |
| Leakage current decoupling diodes | <10µA |
