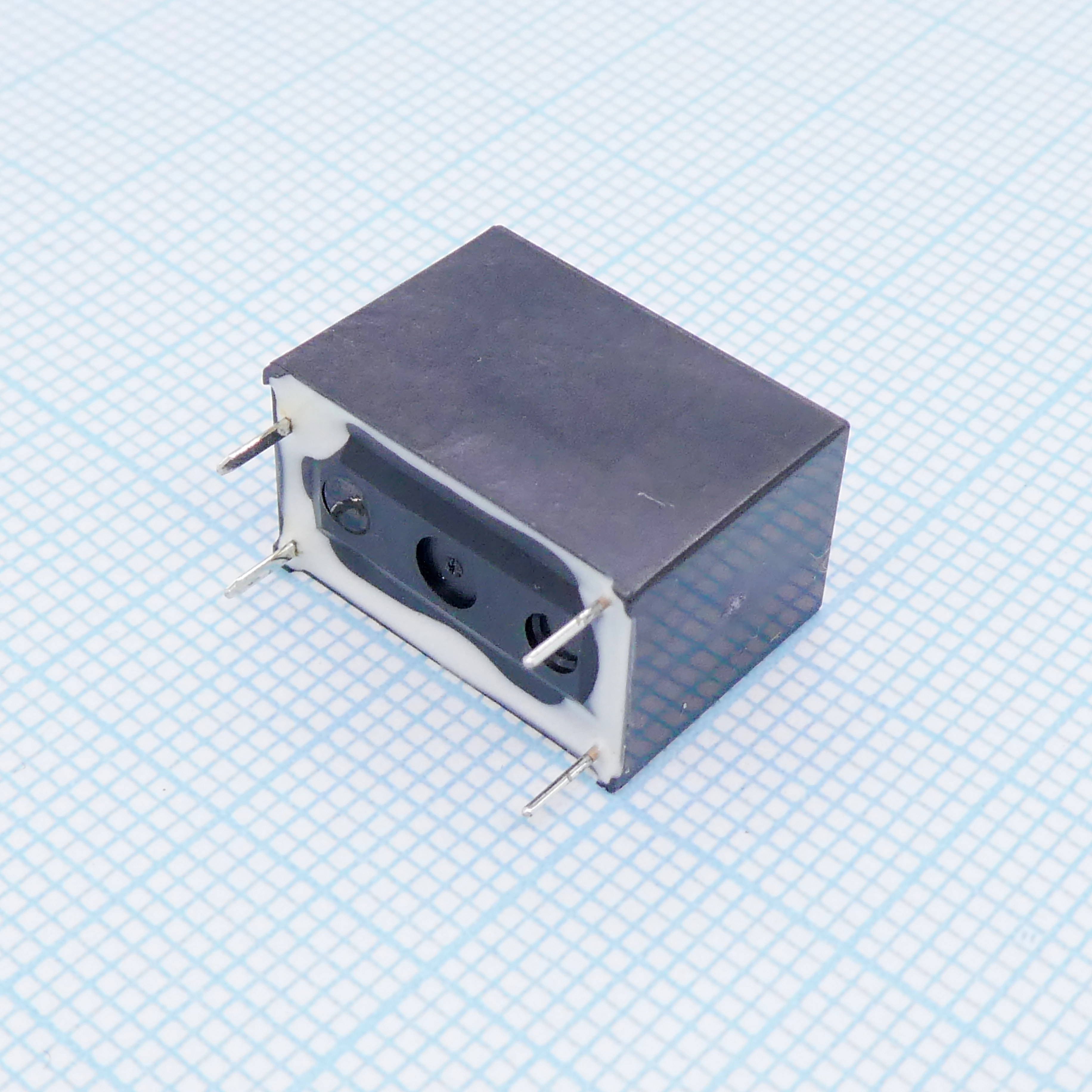

Реле JV-24S-KT
У поставщика
У поставщиков
1 030 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:1 030 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 173,52 |
| от 50 | 164,32 |
| от 100 | 158,17 |
| от 175 | 152,75 |
| от 350 | 149,10 |
Описание
Реле электромагнитное JV-24S-KT от компании FCL предназначено для коммутации электрических цепей в системах автоматики и управления. Модель отличается компактными размерами и рассчитана на установку в стандартные посадочные гнезда. Применяется в промышленном оборудовании, бытовой технике и устройствах сигнализации.
Технические характеристики
| Вес | 4.3g approximately |
| Корпус | Low profile, height 12.5mm, mounting space 175mm² |
| Герметизация | Plastic sealed RTIII |
| Тип монтажа | Выводной |
| Cti level | UL CTI level class 2 |
| Размеры | 17.8mm max length, 10.3mm max width, 12.5mm height |
| Форма контакта | 1 form A (SPST-NO) |
| Горючесть | UL94 V-0 |
| Время срабатывания | 8ms max (without bounce) |
| Время отпускания | 4ms max (no diode) |
| Номин. контакта | 5A, 250VAC / 30VDC (resistive load) |
| Соотв. RoHS | Да |
| Surge strength | 10000V / 1.2 x 50µs standard wave |
| Сопр. катушки | 2880Ω ±10% |
| Электрический ресурс | 100 x 10^3 operations min |
| Мех. ресурс | 5 x 10^6 operations min |
| Shock endurance | 1000m/s² (6 ± 1ms) min |
| Coil rated power | 200mW |
| Материал контакта | Silver alloy |
| Станд. безоп. | UL, CSA, VDE, CQC recognized |
| Coil operate power | 113mW |
| Coil rated voltage | 24VDC |
| Min switching load | 100mA, 5VDC |
| Shock misoperation | 100m/s² (11 ± 1ms) min |
| Макс. коммутируемая мощность | 1250VA / 150W |
| Vibration endurance | 10 to 55Hz double amplitude 2.5mm |
| Max carrying current | 5A |
| Must operate voltage | 18VDC |
| Must release voltage | 1.2VDC |
| Примечание | 24VDC 5A SPST-NO |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 250VAC / 150VDC |
| Vibration misoperation | 10 to 55 to 10Hz single amplitude 0.825mm |
| Тип упаковки | Tube (туба) |
| Pcb mounting hole layout | 2-Ø1, 2-Ø1.2, 15.24mm pitch |
| Начальное сопротивление контакта | 70mΩ max at 6VDC, 1A |
| Диап. раб. темп. | -40°C to +70°C (no frost) |
| Описание (англ.) | Electromechanical Relay 24VDC 2.88KOhm 5A SPST-NO (17.5x10x12.5)mm THT Power Relay |
| Эл. прочность разомкнутых контактов | 750VAC, 1 min |
| Dielectric strength contacts to coil | 5000VAC, 1 min |
| Напряжение катушки, В | 24 |
| Тип | электромагнитное реле |
