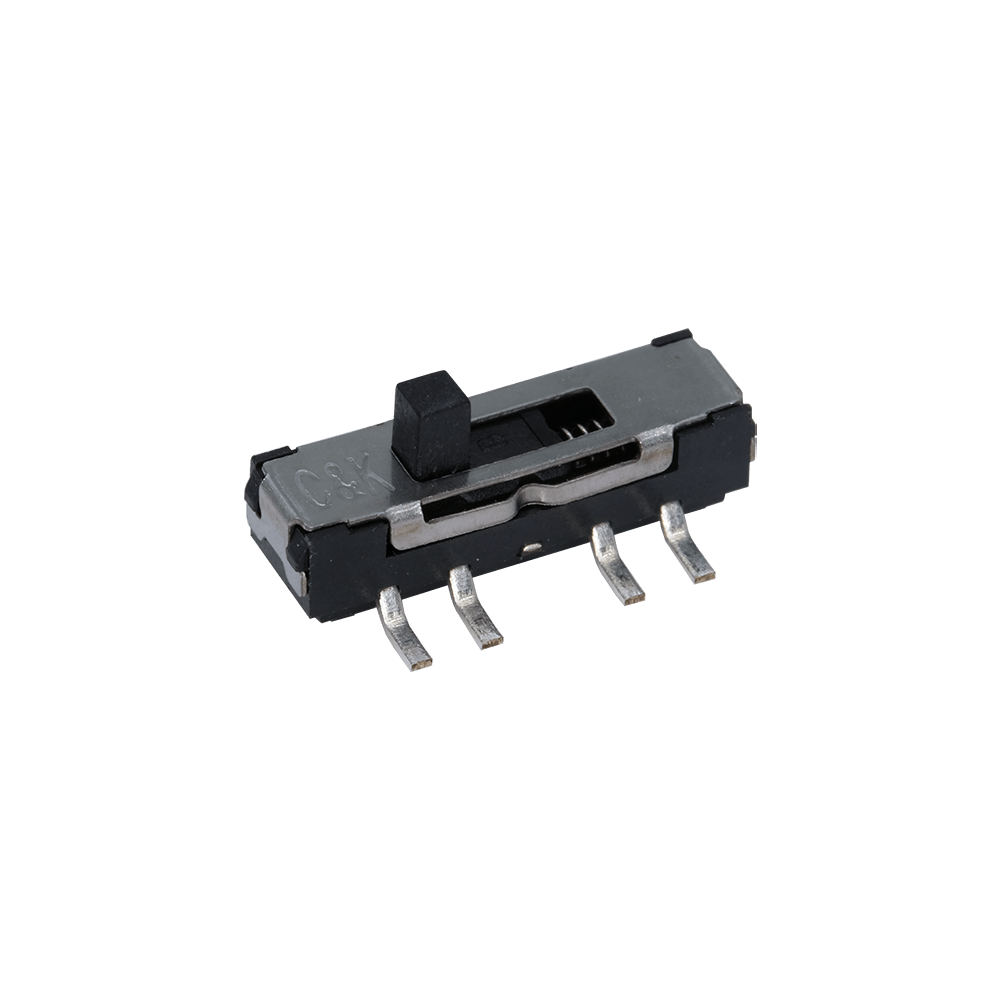

Переключатель движковый SPDT 0.3А, 6В ON-ON
У поставщика
ПроизводительC&K Components
У поставщиков
40 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:40 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 163,28 |
| от 27 | 153,58 |
| от 53 | 145,88 |
| от 106 | 139,12 |
| от 211 | 134,55 |
Описание
Миниатюрный движковый переключатель SPDT от C&K Components из серии JS. Рассчитан на ток до 0,3 А при напряжении 6 В постоянного тока, коммутация ON-ON. Выполнен в корпусе для поверхностного монтажа (SMT) без подсветки и герметизации. Подходит для портативной и бытовой электроники, где требуется компактное переключение режимов.
Технические характеристики
| Detent | Positive detent |
| Серия | JS |
| Ход | 2.0mm |
| Ток, А | 0,3 |
| Шаг, мм | 2,5 |
| Package | Surface Mount |
| Корпус | Tape & Reel |
| Тип монтажа | SMD |
| Ir reflow | 260C solder profile |
| Momentary | Non-Momentary |
| Описание | Sub-Miniature Slide Switches |
| Выводы | Vertical, Gullwing |
| Non shorting | Non-shorting |
| Соотв. RoHS | Да |
| Шаг выводов | 2.5mm |
| Электрический ресурс | 5000 make-and-break cycles |
| Sequence number | 11 |
| Функция переключения | SPDT |
| Материал контакта | Серебристый |
| Ширина | 3.5mm |
| Материал корпуса | 4/6 nylon, black |
| Материал | Polyamide (PA) |
| Материал привода | 4/6 nylon, black |
| Материал контактов | Copper alloy, silver or gold plated |
| Высота | 3.6mm |
| Длина | 8.5mm |
| Сопр. контакта | 70mOhm max |
| Tape reel quantity | 1000 |
| Terminals material | Brass, silver or gold plated |
| Эл. прочность | 500VAC min @ sea level |
| Темп. хранения | -40C to 85C |
| Switch function code | 1020 |
| Напряжение, В | 12 |
| Сопр. изоляции | 100MOhm min @ 500V |
| Раб. температура | -40C to 85C |
| Pcb mount hole diameter | 0.9mm |
| Contact rating current 1 | 0.3A |
| Contact rating current 2 | 0.1A |
| Contact rating voltage 1 | 6VDC |
| Contact rating voltage 2 | 30VDC |
| Описание (англ.) | Js Series Sub-miniature Slide Switch | Current Rating: 300mA (DC); Circuit: SPDT; Mounting Type: SMT; Sealing: Unsealed; Illumination: No/None; Switch Function: On-On; Electrical Life Cycles: 5,000 |
| Кол-во контактов | SPDT |
| Рабочая температура | -40°C to 85°C |
| Сопротивление изоляции | 1000 MΩ |
| Сопротивление контакта | 20 mΩ |
