Реле силовое, 10А, 5В, SPDT одна группа на переключение (29x10x12.5)мм монтаж в отверстие
У поставщика
ПроизводительFCL
У поставщиков
20 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 148,78 |
| от 3 | 146,76 |
| от 5 | 144,11 |
| от 10 | 140,65 |
| от 20 | 136,18 |
Описание

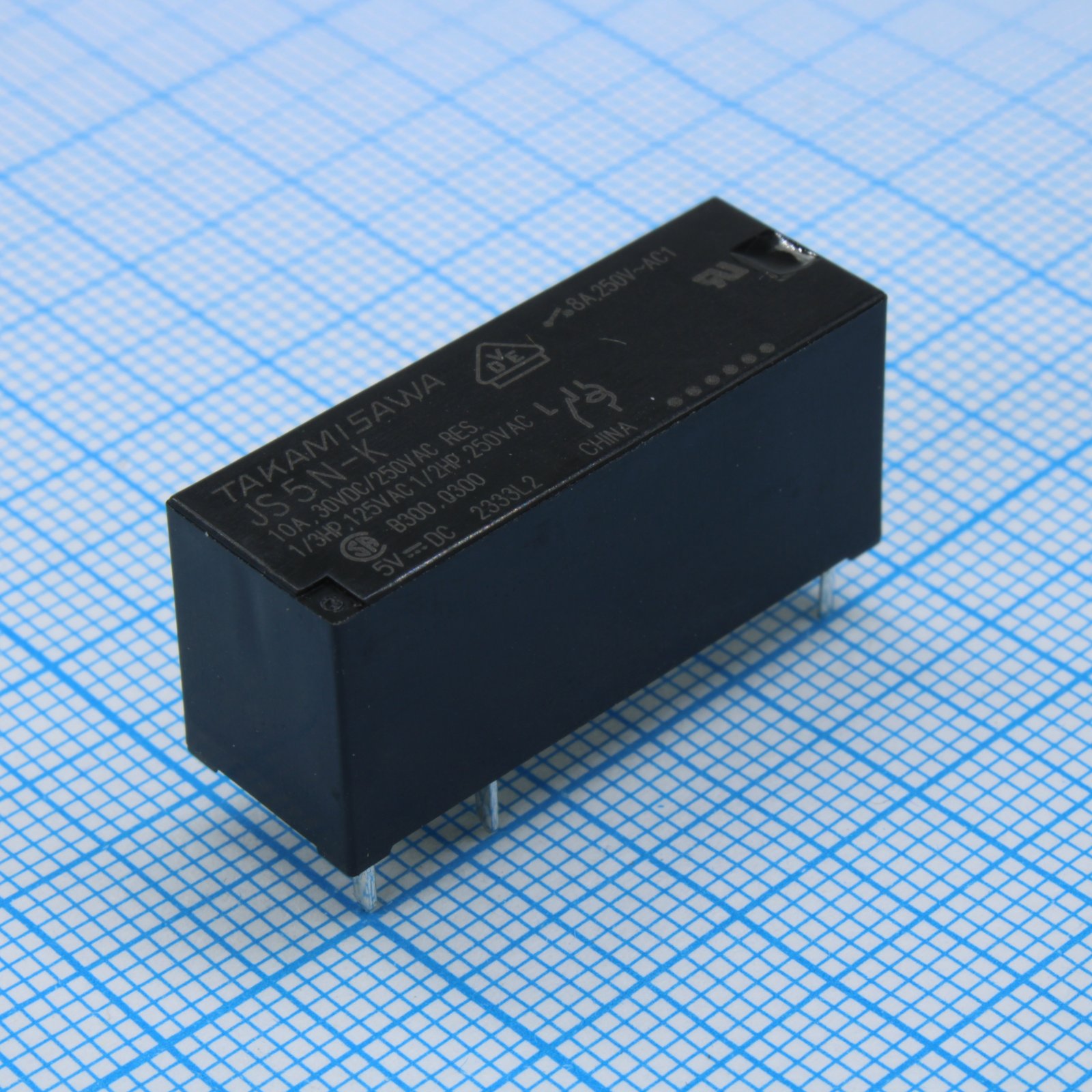

Реле силовое FCL JS-5N-K рассчитано на коммутацию до 10 А при напряжении катушки 5 В постоянного тока. Модель с одной переключающей группой контактов (SPDT) выполнена в компактном корпусе 29x10x12.5 мм для монтажа в отверстия на плате. Подходит для цепей управления в промышленной автоматике и бытовой технике.
Технические характеристики
| Серия | JS |
| Вес | approx. 8.0g |
| Герметизация | Plastic sealed |
| Creepage | 8mm |
| Тип монтажа | THT |
| Clearance | 8mm |
| Корпус | Plastic sealed type |
| Размеры | 10.0 x 29.0 x 12.5 mm |
| Тип реле | Power Relay, 1 Pole - 8A Medium Load Control |
| Ном. мощность | 225mW |
| Напряжение катушки | 5VDC |
| Конструкция | 3.2mm |
| Время срабатывания | Max. 10ms |
| Время отпускания | Max. 5ms |
| Operate power | 110 to 140mW |
| Номин. контакта | 8A, 250VAC/24VDC (resistive) |
| Соотв. RoHS | Да |
| Surge strength | 10000V / 1.2 x 50μs |
| Сопр. катушки | 112Ω ±10% |
| Электрический ресурс | Min. 50 x 10^3 operations (AgSnO), Min. 20 x 10^3 operations (AgNi) |
| Мех. ресурс | Min. 20 x 10^6 operations |
| Материал контакта | Gold flash silver tin oxide |
| Plastic material | UL 94 flame class V-0, UL CTI level class 2 |
| Станд. безоп. | UL508, CSA C22.2 No.14, IEC/EN 61810-1, VDE, EN60335-1, EN60730-1, EN60947-5-1, GB15092.1, CQC |
| Ударопрочность | Min. 100m/s² (11±1ms) misoperation, Min. 1000m/s² (6±1ms) endurance |
| Описание | General Purpose Relays 5V 10A Power Relay |
| Сопр. контакта | Max. 100mΩ |
| Min switching load | 100mA, 5VDC |
| Макс. коммутируемая мощность | 2000VA/192W |
| Coil wire insulation | UL class B (130°C) |
| Max carrying current | 10A |
| Must operate voltage | 3.5VDC |
| Must release voltage | 0.5VDC |
| Вибростойкость | 10 to 55 to 10Hz, single amplitude 0.825mm (misoperation), 1.65mm (endurance) |
| Примечание | 5VDC 10A SPDT |
| Конфигурация контактов | 1 Form C (SPDT) |
| Сопр. изоляции | Min. 1000MΩ at 500VDC |
| Макс. коммутируемое напряжение | 400VAC/300VDC |
| Раб. температура | -40°C to +85°C |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | Power Relay 5VDC 10A SPDT(29x10x12.5)mm THT |
| Эл. прочность разомкнутых контактов | 1000VAC (50/60Hz), 1 minute |
| Прочность изоляции катушка-контакты | 5000VAC (50/60Hz), 1 minute |
| Ток, А | 10 |
