Реле силовое катушка 24В 10A одна группа на переключение (29х10х12.5мм) монтаж в отверстие
У поставщика
ПроизводительFCL
У поставщиков
239 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:239 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 375,44 |
| от 7 | 354,10 |
| от 13 | 336,71 |
| от 20 | 323,79 |
| от 60 | 314,18 |
Описание

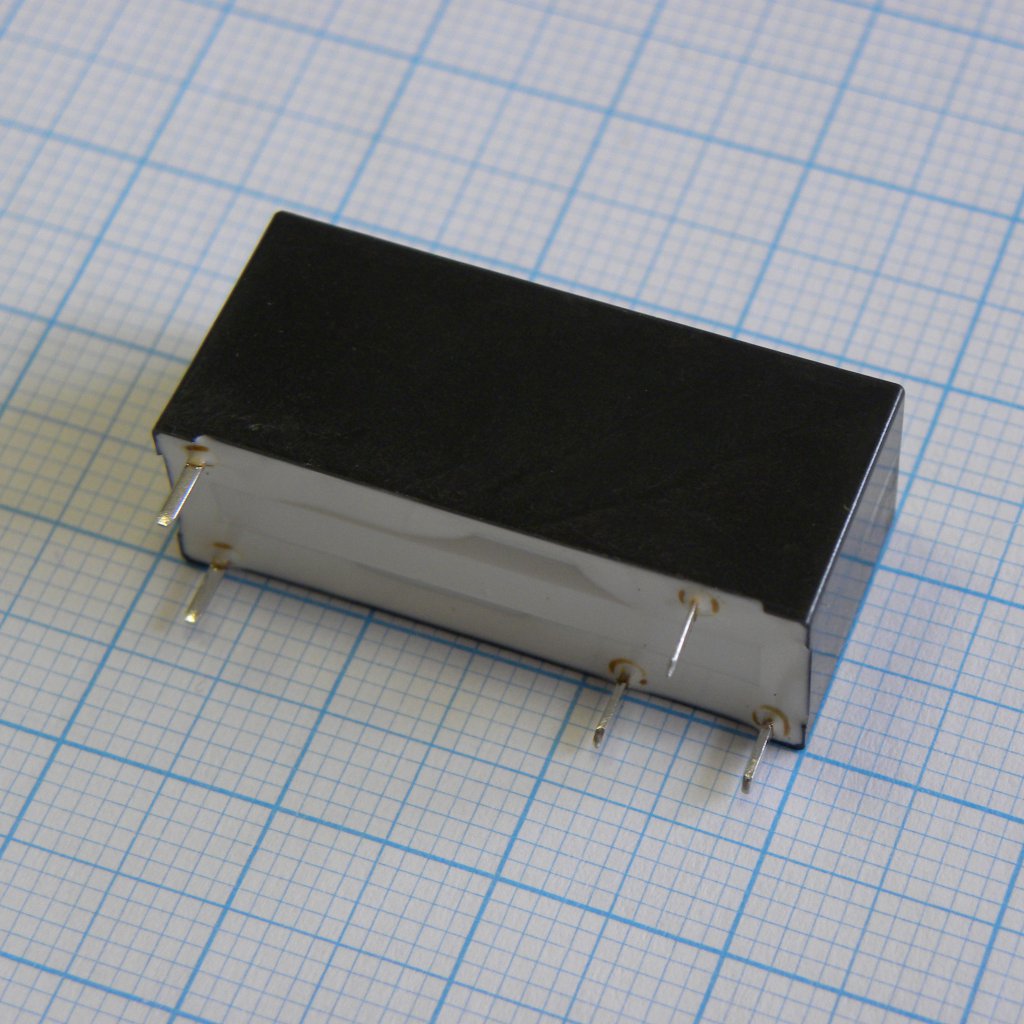

Реле силовое FCL JS-24N-K с катушкой на 24 В постоянного тока. Коммутирует нагрузку до 10 А, имеет одну группу контактов на переключение (SPDT) и компактный корпус 29х10х12.5 мм для монтажа в отверстие. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Ul | UL 508 E 56140 |
| Csa | C22.2 No. 14 LR 35579 |
| Vde | 0435, 0631, 0700 |
| Высота | 12.5mm |
| Rating | 8A 250VAC / 24VDC |
| Серия | JS |
| Вес | Approx. 8g |
| Тип монтажа | THT |
| Корпус | Plastic sealed type |
| Соответствие | UL, CSA, VDE, SEV, SEMKO, FIMKO, NEMKO, DEMKO, ÖVE, CQC, BSI |
| Размеры | 29 x 10 x 12.5mm |
| Описание | POWER RELAY 1 POLE 8A (MEDIUM LOAD CONTROL) |
| Артикул | JS-24N-K |
| Горючесть | UL 94 V-0 |
| Время срабатывания | Max. 10ms |
| Время отпускания | Max. 5ms |
| Mounting space | 290mm² |
| Соотв. RoHS | Да |
| Surge strength | 10000V (1.2 x 50µs standard wave) |
| Шаг выводов | 3.2mm |
| Сопр. катушки | 2350Ω ±10% |
| Мех. ресурс | Min. 20x10^6 operations |
| Материал контакта | Gold plate silver tin oxide |
| Класс изоляции | UL class B (130°C) |
| Степень загрязнения | 3 |
| Описание | General Purpose Relays RELAY, POWER |
| Напр. изоляции | 250V |
| Clearance creepage | 8mm / 8mm |
| Coil nominal power | 245mW |
| Coil operate power | 110 to 140mW |
| Electrical life ac | Min. 100x10^3 operations |
| Electrical life dc | Min. 100x10^3 operations |
| Isolation category | C / 250V |
| Min switching load | 100mA 5VDC |
| Расположение контактов | 1 Form C (SPDT) |
| Макс. коммутируемая мощность | 2000VA / 192W |
| Coil maximum voltage | 56.6VDC |
| Coil nominal voltage | 24VDC |
| Max carrying current | 10A |
| Must operate voltage | 16.8VDC |
| Must release voltage | 2.4VDC |
| Примечание | 24VDC 10A SPDT |
| Сопр. изоляции | Min. 1000MΩ at 500VDC |
| Макс. коммутируемое напряжение | 400VAC / 150VDC |
| Раб. температура | -40°C to +85°C |
| Тип упаковки | Tube (туба) |
| Isolation material group | IIIa |
| Начальное сопротивление контакта | Max. 100mΩ (1A, 6VDC) |
| Shock resistance endurance | Min. 1000 m/s² (6±1 ms) |
| Описание (англ.) | Power Relay 24VDC 10A SPDT (29mm 10mm 12.5mm) THT |
| Shock resistance misoperation | Min. 100 m/s² (11±1 ms) |
| Vibration resistance endurance | 10 to 55Hz at double amplitude of 3.3mm |
| Эл. прочность катушка-контакты | 5000VAC (50/60Hz) 1 min |
| Эл. прочность разомкнутых контактов | 1000VAC (50/60Hz) 1 min |
| Vibration resistance misoperation | 10 to 55Hz at double amplitude of 1.65mm |
