Реле силовое катушка 12В 10A одна группа на переключение (29х10х12.5мм) монтаж в отверстие
У поставщика
ПроизводительFCL
У поставщиков
24 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:24 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 218,29 |
| от 11 | 204,78 |
| от 20 | 193,76 |
| от 60 | 185,56 |
| от 100 | 179,46 |
Описание

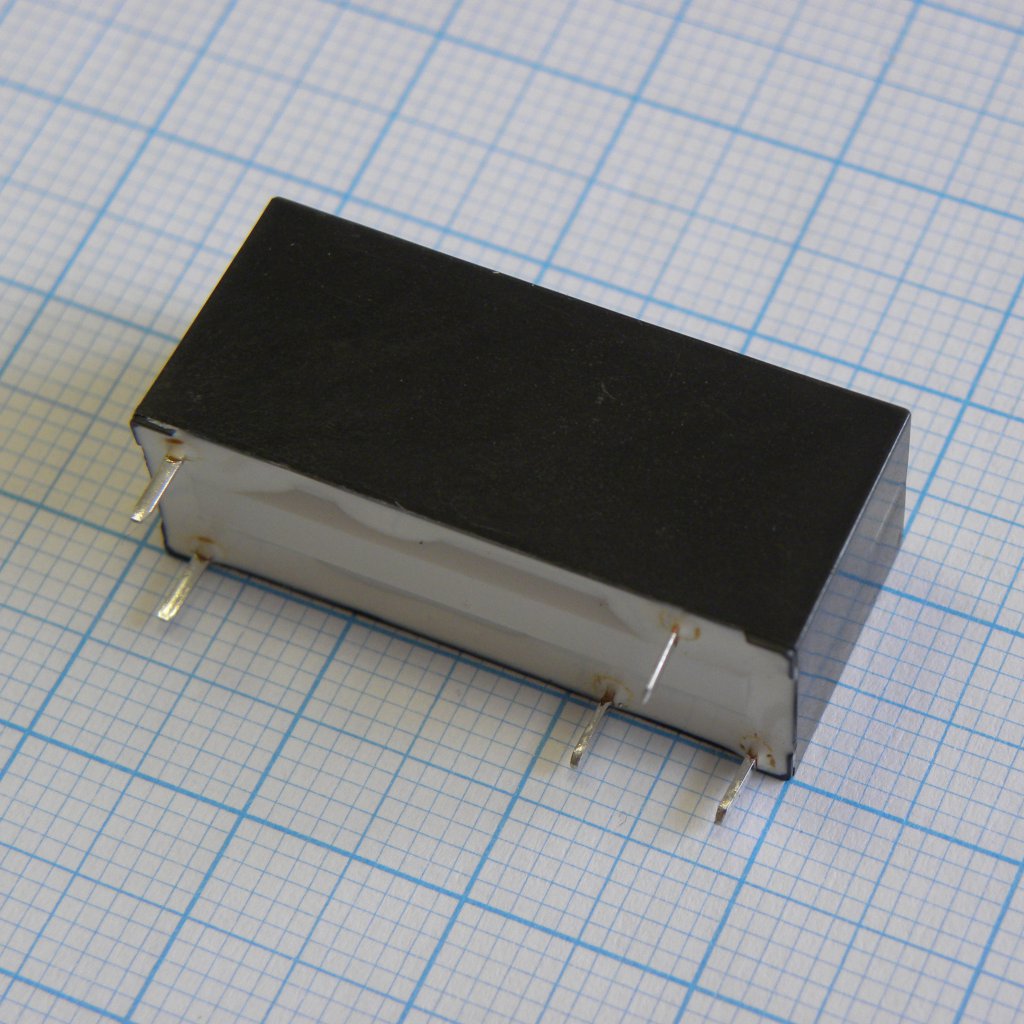

Реле силовое FCL JS-12N-K с катушкой на 12В постоянного тока. Коммутирует нагрузку до 10А, имеет одну группу контактов на переключение (SPDT) и компактный корпус 29х10х12.5 мм для монтажа в отверстия на плате. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Высота | 12.5mm |
| Серия | JS |
| Вес | Approx 8g |
| Тип монтажа | THT |
| Cti level | UL CTI level class 2 |
| Корпус | Plastic sealed type |
| Без свинца | Да |
| Размеры | 29 x 10 x 12.5 mm |
| Описание | POWER RELAY 1 POLE 8A (MEDIUM LOAD CONTROL) |
| Класс горючести | UL 94 V-0 |
| Артикул | JS-12N-K |
| Время срабатывания | Max 10ms at nominal voltage without bounce |
| Время отпускания | Max 5ms at nominal voltage without bounce |
| Nominal power | 220mW |
| Номин. контакта | 8A 250VAC / 24VDC |
| Mounting space | 290mm2 |
| Соотв. RoHS | Да |
| Surge strength | 10000V at 1.2x50usec |
| Сопр. катушки | 660Ohms |
| Csa file number | LR35579 |
| Мех. ресурс | 20x10^6 operations minimum |
| Ul file numbers | E56140, E108658 |
| Vde file number | 11039-4940-1010 |
| Материал контакта | Au + AgSnO2 |
| Станд. безоп. | UL508, 873; CSA C22.2 No. 14; VDE 0435, 0631, 0700 |
| Описание | General Purpose Relays |
| Min switching load | 10mA 5VDC |
| Расположение контактов | 1 Form C (SPDT) |
| Insulation distance | 8mm |
| Макс. коммутируемая мощность | 2000VA / 192W |
| Max carrying current | 10A |
| Must operate voltage | 8.5VDC |
| Must release voltage | 1.2VDC |
| Nominal coil voltage | 12VDC |
| Примечание | 12VDC 10A SPDT |
| Сопр. изоляции | Min 1000MOhms at 500VDC |
| Макс. коммутируемый ток | 10A |
| Макс. коммутируемое напряжение | 150VDC / 400VAC |
| Раб. температура | -40C to +85C (no frost) |
| Тип упаковки | Tube (туба) |
| Lead free since date code | 0438B9, 0434R |
| Начальное сопротивление контакта | 100mOhms at 1A 6VDC |
| Shock resistance endurance | Min 1000m/s2 (6±1ms) |
| Описание (англ.) | Power Relay 12VDC 10A SPDT (29mm 10mm 12.5mm) THT |
| Shock resistance misoperation | Min 200m/s2 (11±1ms) |
| Electrical life resistive load | 100x10^3 operations min |
| Vibration resistance endurance | 10 to 55Hz at double amplitude of 3.3mm |
| Vibration resistance misoperation | 10 to 55Hz at double amplitude of 1.65mm |
| Эл. прочность между контактами | 1000VAC 1 minute |
| Dielectric strength between coil and contacts | 4000VAC 1 minute |
