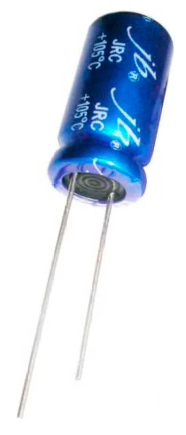

Конденсатор 105* Low ESR 330 uf 50 v 10x21mm серия JRC / JRC1H331M05001000210000B
У поставщика
У поставщиков
4 550 шт.
Норм. уп.: 250
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,13 |
Цены поставщиков
Склад 2
В наличии:300 шт
Срок поставки: до 2 недель
Норм. уп.: 300
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,13 |
Склад 33
В наличии:4 250 шт.
Срок поставки: до 14 дн.
Норм. уп.: 250
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 250 | 6,57 |
Описание
Конденсатор электролитический алюминиевый от JB Capacitors серии JRC. Емкость 330 мкФ при напряжении 50 В, низкое эквивалентное последовательное сопротивление (Low ESR). Выполнен в радиальном корпусе 10x21 мм с шагом выводов 5 мм, рассчитан на 2000 часов при 105°C. Применяется в импульсных источниках питания и высокочастотных цепях промышленной автоматики.
Технические характеристики
| Серия | JRC |
| Корпус | Radial Aluminum Electrolytic Capacitor |
| Особенности | Low ESR, High Frequency, Low Impedance, Switch Power Supply |
| Монтаж | Выводной |
| Срок службы под нагрузкой | 2000 hours at 105°C with ripple current |
| Размеры | 10 mm diameter x 21 mm length |
| Срок хранения | 1000 hours at 105°C |
| Ёмкость | 330 µF |
| Длина корпуса | 21 mm |
| Артикул | JRC1H331M05001000210000B |
| Расстояние между выводами | 5.0 mm (F=5.0 for D=10) |
| Диаметр корпуса | 10 mm |
| Диаметр вывода | 0.6 mm (Ød±0.05 for D=10) |
| Ном. напряжение | 50V |
| Ток утечки | I=0.02CV or 3 µA whichever greater (at 25°C, 2 min) |
| Допуск емкости | ±20% |
| Impedance at 100kHz 20C | 0.13 Ω max |
| Таблица частотных коэффициентов | 1kHz: 5.6~47µF: 0.76; 56~270µF: 0.85; 0.47~4.7µF: 0.68; 330~1000µF: 0.93; 1200~15000µF: 0.95; 10kHz: 5.6~47µF: 0.87; 56~270µF: 0.9; 0.47~4.7µF: 0.78; 330~1000µF: 0.98; 1200~15000µF: 1; 120Hz: 5.6~47µF: 0.5; 56~270µF: 0.7; 0.47~4.7µF: 0.4; 330~1000µF: 0.8; 1200~15000µF: 0.9; 100kHz: All: 1 |
| Диап. раб. темп. | -40°C ~ +105°C |
| Ripple current at 105C 100kHz | 1660 mA rms |
| Dissipation factor at 25C 120Hz | 0.10 |
| Temperature coefficient for ripple current | +70°C: 1.96; +85°C: 1.68; +105°C: 1 |
| Допуск | 20 % |
