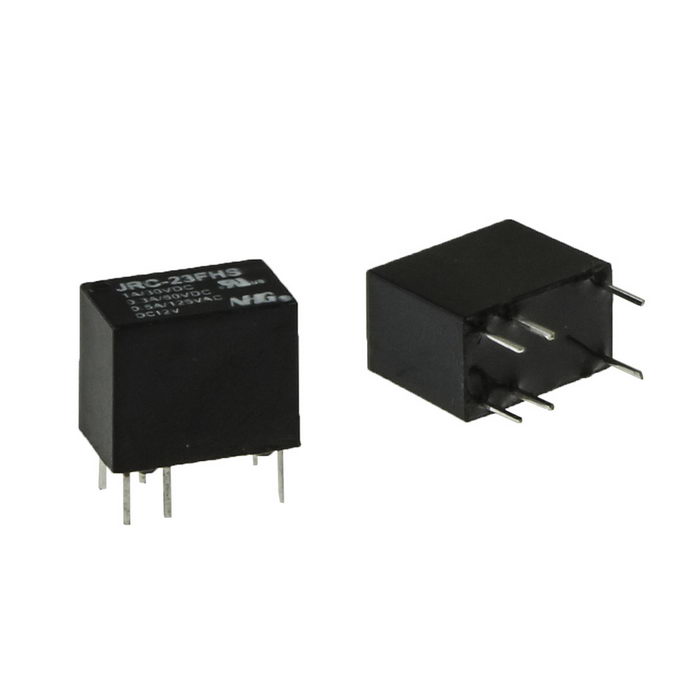

Реле электромагнитное JRC-23F-HS-12VDC FORWARD
У поставщика
У поставщиков
20 шт.
Цены поставщиков
Склад 15
В наличии:20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 59,22 |
Описание
Электромагнитное реле JRC-23F-HS от FORWARD с герметичным корпусом. Рассчитано на напряжение катушки 12 В постоянного тока, сопротивление 960 Ом, время срабатывания и отпускания — 5 мс. Контакты с покрытием AgAu подходят для коммутации слабых сигналов. Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| Масса | 2.2g |
| Корпус | Sealed type |
| Напряжение, В | 16 В |
| Тип монтажа | THT (PC board mounting) |
| Размер | 12.5x25 мм |
| Допуск | +20-20% |
| Размеры | 12.5mm x 7.5mm x 10mm (max) |
| Ёмкость | 0.33 мкФ |
| Артикул | JRC-23F-HS-12VDC |
| Время срабатывания | 5ms |
| Время отпускания | 5ms |
| Паяемость | 235°C, 2~3s, 0.5s |
| Сопр. катушки | 960.0Ω |
| Материал контакта | AgAu clad |
| Одобр. безоп. | UL&CUR |
| Ударопрочность | 100m/s², 11ms |
| Отн. влажность | 35%~85% at 40°C |
| Прочность выводов | 5N |
| Coil voltage rated | 12VDC |
| Pickup voltage min | 9.6VDC |
| Расположение контактов | 1C SPDT (B-M) |
| Макс. коммутируемая мощность | 30W, 62.5VA |
| Мин. напряжение отпускания | 1.2VDC |
| Вибростойкость | 10Hz~55Hz, 3.3mm double amplitude |
| Макс. коммутируемый ток | 1A |
| Макс. коммутируемое напряжение | 60VDC, 125VAC |
| Coil power consumption | 0.15W |
| Макс. сопротивление контакта | 100mΩ |
| Номин. контактов (резистивная) | 1A/30VDC, 0.5A/125VAC, 0.3A/60VDC |
| Диапазон темп. окр. | -30°C ~ 70°C |
| Мин. сопротивление изоляции | 1000MΩ |
| Operational life electrical | 10^5 cycles |
| Operational life mechanical | 5×10^6 cycles |
| Min switching current standard | 100mA/6VDC |
| Min switching current gold plated | 50mA/6VDC |
| Dielectric strength contact to coil | 1000VAC 50Hz |
| Эл. прочность между контактами | 400VAC 50Hz |
