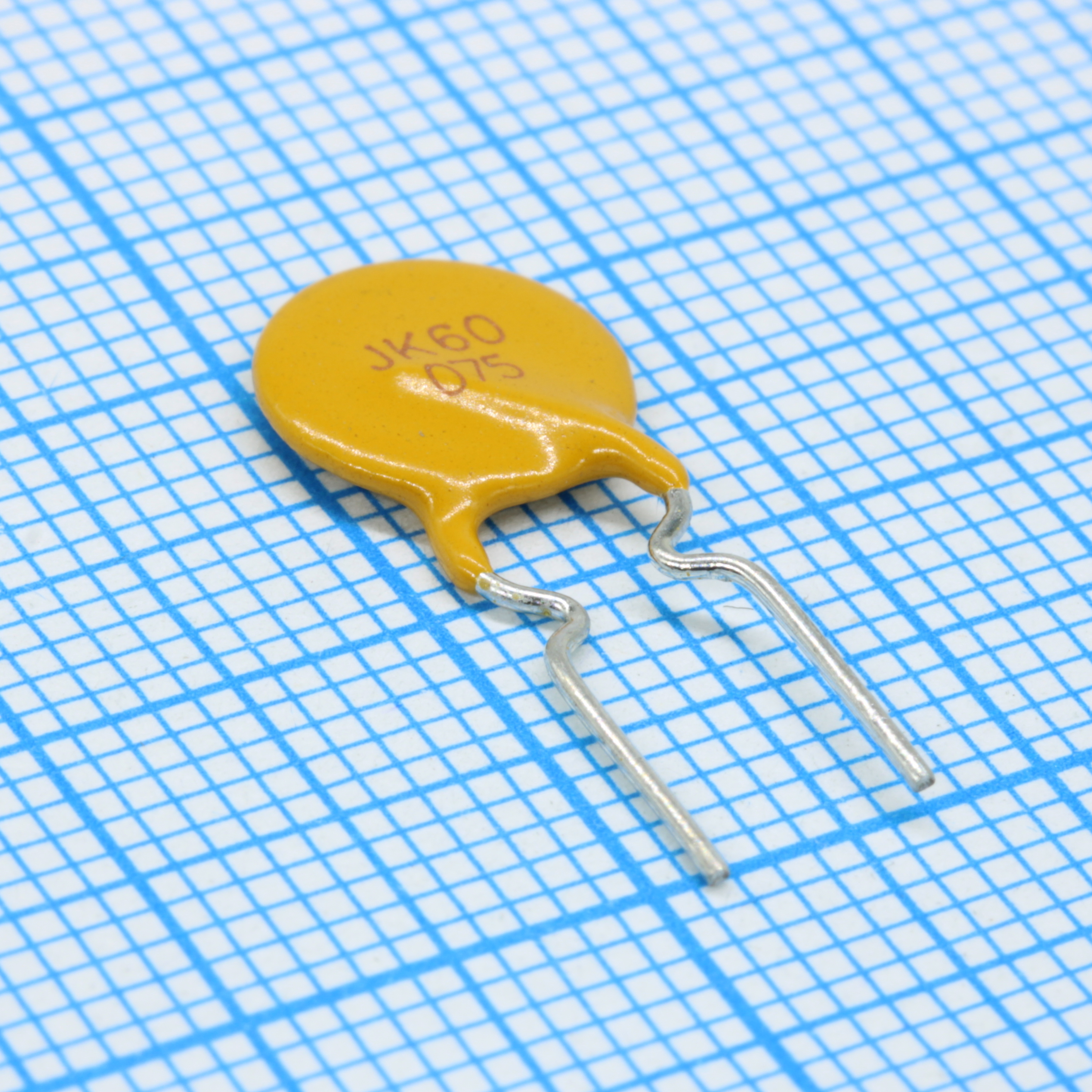

Предохранители самовосстанавливающиеся / самовосст. предохранители DIP выводной монтаж / 0.75A 60V / MF-R075-0-99 (JK60-075)
У поставщика
ПроизводительJinRui
У поставщиков
27 752 шт.
Норм. уп.: 1000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт1,88 ₽
дешевле всех
Сумма500,08 ₽
В наличии11 877 шт
от 266 штюрлицам и ИП
Склад 13срок до недели
Цена за шт6,76 ₽
Сумма1 798,16 ₽
+ доплата 490,00 ₽
В наличии1 790 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 104 штюрлицам и ИП
от 279 — 5,81 ₽ (−14%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии14 085 шт
только упаковками по 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 5,68 ₽
266 шт · Склад 39 · 500,08 ₽
Описание
Самовосстанавливающийся предохранитель (PTC-термистор) производства JinRui, модель JK60-075. Компонент предназначен для защиты цепей от перегрузок по току и короткого замыкания, автоматически восстанавливая проводимость после устранения неисправности. Выполнен в корпусе для выводного монтажа (DIP), рассчитан на номинальный ток 0,75 А и максимальное напряжение 60 В. Применяется в блоках питания, зарядных устройствах и бытовой электронике для обеспечения надежной защиты.
Технические характеристики
| Тип | Polymer PTC Resettable Fuse |
| Модель | JK60-075 |
| Серия | JK60 |
| Тип | Самовосстанавливающийся предохранитель |
| Ток, А | 0.75 А |
| Корпус | с радиальными выводами |
| Тип монтажа | Выводной |
| Ток удержания | 0.75A |
| Ток срабатывания | 1.5A |
| Диаметр вывода | 0.6mm |
| Материал выводов | 22AWG tin plated copper |
| Термоудар | -55°C to +125°C, 10 cycles, ±12% typical |
| Макс. напряжение, В DC | 60V |
| Сопротивление макс. | 0.42Ω |
| Мин. сопротивление | 0.25Ω |
| Соответствие RoHS | Да |
| Размер A, макс. | 10.4mm |
| Размер B, макс. | 18.4mm |
| Макс. размер C | 3.0mm |
| Сертификаты | UL, TUV |
| Тип. шаг выводов | 5.1mm |
| Тепловое снижение | 0°C: 0.89A; 25°C: 0.75A; 40°C: 0.67A; 50°C: 0.60A; 60°C: 0.54A; 70°C: 0.47A; 80°C: 0.40A; 85°C: 0.30A; -20°C: 1.02A; -40°C: 1.12A |
| Макс. ток неисправности | 40A |
| Класс горючести | UL94V-0 |
| Ток удержания при 25 °C | 0.75A |
| Влагостойкость | +85°C, 85%RH, 1000hrs, ±8% typical |
| Время пайки волной | ≤5s |
| Maximum time to trip | 5.0s at 3.75A |
| Вибростойкость | MIL-STD-202 Method201 |
| Напряжение, В | 60 В |
| Время ручной пайки | ≤2s |
| Соответствие: без галогенов | Да |
| Макс. темп. хр. | 85°C |
| Мин. темп. хр. | -40°C |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Рассеиваемая мощность, тип. | 0.92W |
| Soldering wave temperature | 240°C to 270°C |
| Soldering manual temperature | 280°C to 300°C |
| Soldering min distance from body | 6mm |
