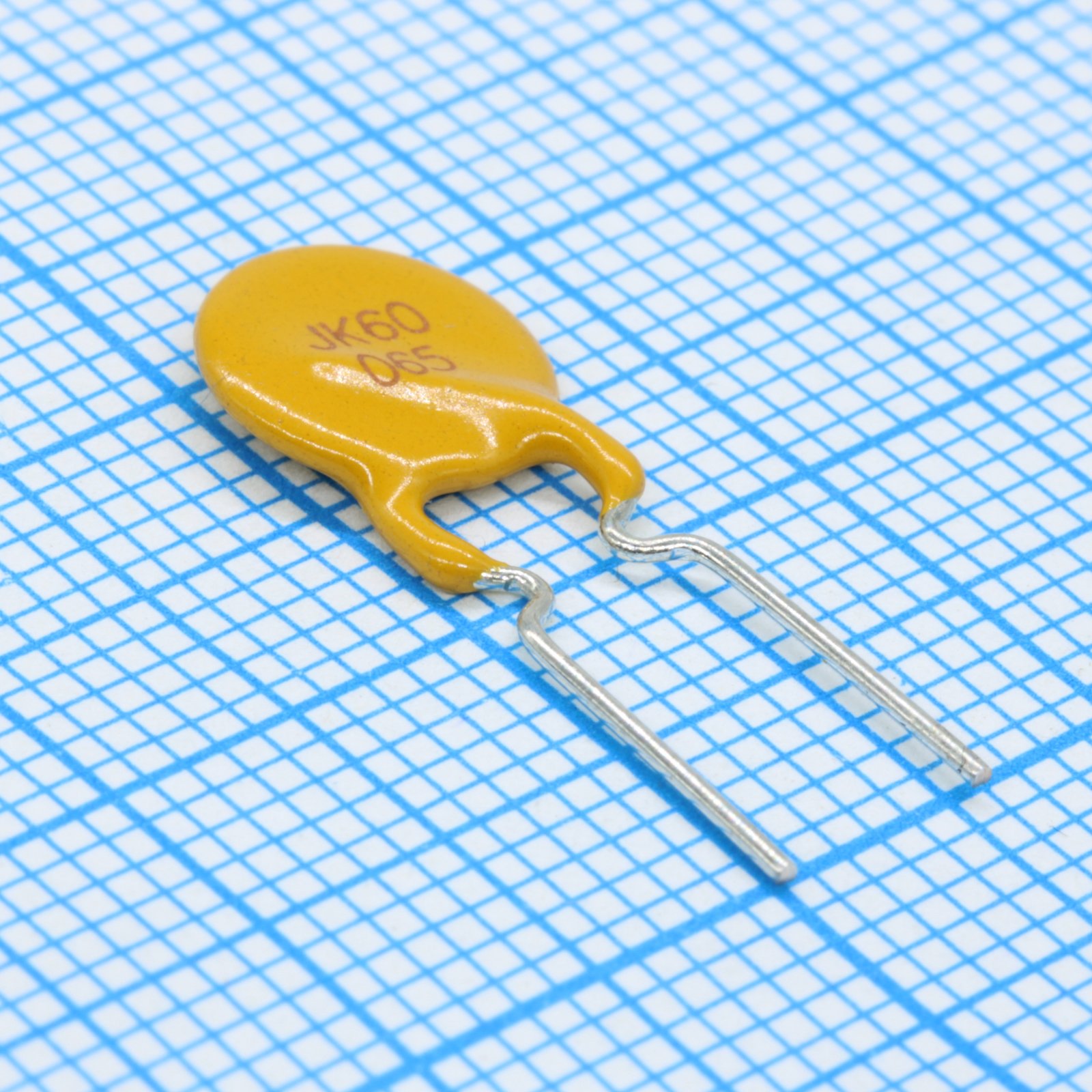

Предохранитель самовосстанавливающийся JK60-065
У поставщика
У поставщиков
11 121 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт6,20 ₽
дешевле всех
Сумма620,00 ₽
В наличии7 885 шт
от 100 штюрлицам и ИП
от 615 — 5,17 ₽ (−17%)
Склад 13срок до недели
Цена за шт8,77 ₽
Сумма877,00 ₽
+ доплата 490,00 ₽
В наличии1 000 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 218 — 7,65 ₽ (−13%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии2 236 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 5,47 ₽
100 шт · Склад 39 · 620,00 ₽
Описание
Самовосстанавливающийся предохранитель JK60-065 от производителя JinRui (JinRui) предназначен для защиты цепей от перегрузок по току и короткого замыкания. После срабатывания и устранения неисправности он автоматически возвращается в рабочее состояние, что исключает необходимость замены. Компонент широко применяется в блоках питания, зарядных устройствах и бытовой электронике.
Технические характеристики
| Серия | JK60 Series |
| Тип | PTC самовосстанавливающийся предохранитель |
| Ток, А | 0.65 A |
| Корпус | с радиальными выводами |
| Материал | Cured flame retardant epoxy polymer insulating material, UL94V-0 |
| Тип монтажа | Выводной |
| Сертификаты | UL, TUV |
| Компонент | JK60-065 |
| Выводной провод | 22AWG/Φ0.6mm |
| Пайка | Время пайки волной: ≤5s; Время ручной пайки: ≤2s; Температура пайки волной: 240°C to 270°C; Температура ручной пайки: 280°C to 300°C; Minimum lead bottom distance: ≥6mm |
| Соответствие | RoHS, HalogenFree |
| Размеры | A max: 9.7mm; B max: 17.8mm; C max: 3.0mm; D typ: 5.1mm |
| Тип устройства | Polymer PTC Resettable Fuse |
| Макс. напряжение | 60Vdc |
| Производитель | ShenZhen JinRui Electronic Material Co.,Ltd |
| Время срабатывания | 5s @ 3.25A |
| Ток срабатывания | 1.3A |
| Сопротивление макс. | 0.50Ω |
| Мин. сопротивление | 0.31Ω |
| Shape reference | Fig.1 |
| Ток удержания, 25 °C | 0.65A |
| Тепловое снижение | 0: 0.77A; 25: 0.65A; 40: 0.58A; 50: 0.52A; 60: 0.46A; 70: 0.41A; 80: 0.35A; 85: 0.26A; -20: 0.88A; -40: 0.97A |
| Fault current max | 40A |
| Напряжение, В | 60 В |
| Диап. темп. хр. | -40°C to 85°C |
| Рассеиваемая мощность, тип. | 0.88W |
| Диап. раб. темп. | -40°C to 85°C |
| Environmental specifications | Вибрация: MIL-STD-202, Method 201, no change; Пассивное старение: +85°C, 1000h, resistance change ±8% typical; Термоудар: +125°C to -55°C, 10 times, resistance change ±12% typical; Влажностное старение: +85°C, 85%RH, 1000h, resistance change ±8% typical |
