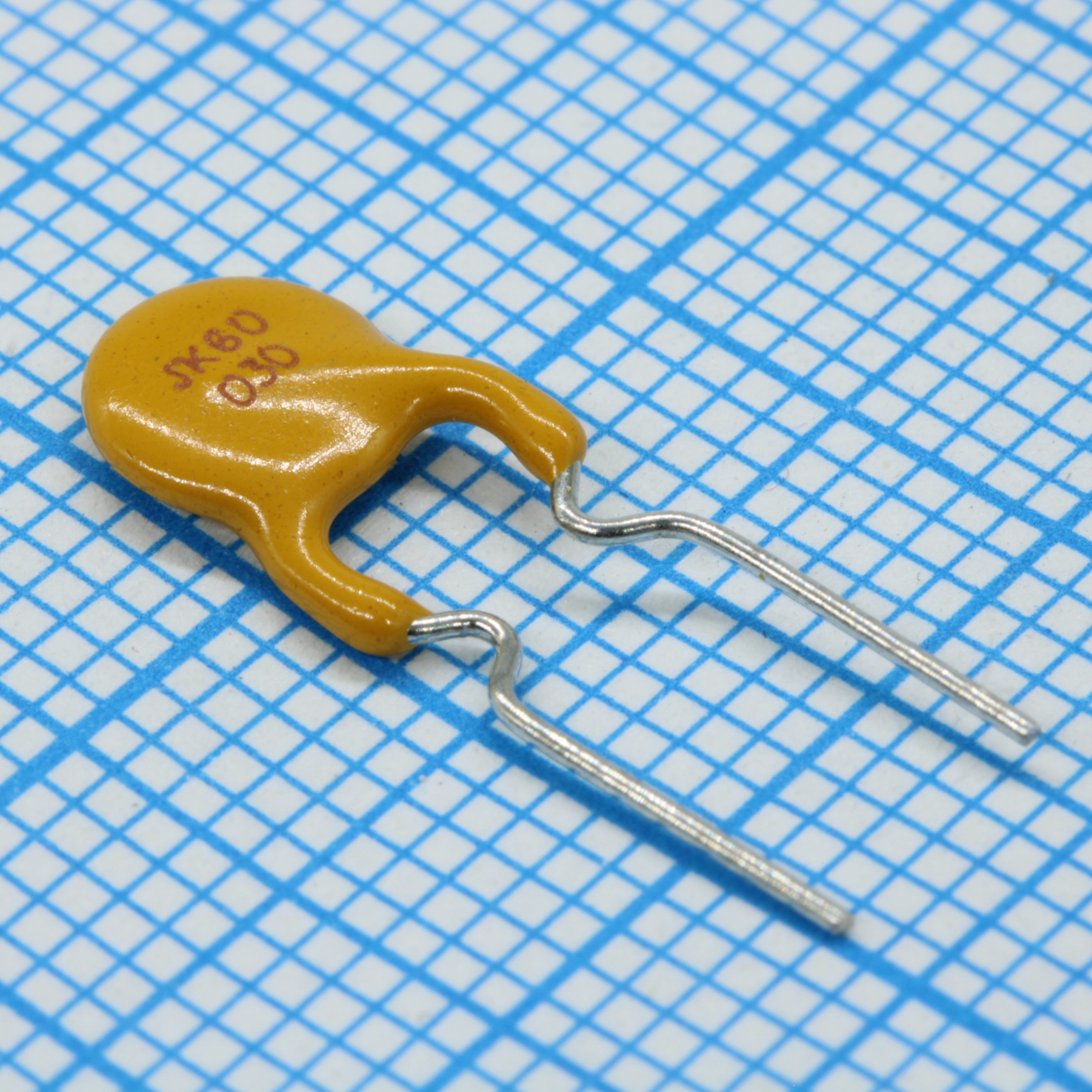

Предохранитель самовосстанавливающийся JK60-030
У поставщика
У поставщиков
54 680 шт.
Норм. уп.: 1000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт1,79 ₽
дешевле всех
Сумма501,20 ₽
В наличии5 514 шт
от 280 штюрлицам и ИП
Склад 13срок до недели
Цена за шт4,46 ₽
Сумма1 248,80 ₽
+ доплата 490,00 ₽
В наличии1 298 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 140 штюрлицам и ИП
от 434 — 4,00 ₽ (−10%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии47 868 шт
только упаковками по 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 6,13 ₽
280 шт · Склад 39 · 501,20 ₽
Описание
Самовосстанавливающийся предохранитель (PTC-термистор) JK60-030 от производителя JinRui предназначен для защиты цепей от перегрузок по току и короткого замыкания. При возникновении аварийной ситуации элемент увеличивает сопротивление, ограничивая ток, а после устранения неисправности и отключения питания автоматически возвращается в рабочее состояние. Модель отличается компактными размерами и подходит для использования в блоках питания, зарядных устройствах и бытовой электронике.
Технические характеристики
| Fig | 1 |
| Тип | Radial leaded PPTC resettable fuse |
| Модель | JK60-030 |
| Серия | JK60 |
| Тип | Самовосстанавливающийся предохранитель PTC |
| Ток, А | 0.3 A |
| Корпус | с радиальными выводами |
| Влажность | ≤95%RH (40℃) |
| Тип монтажа | Выводной |
| Упаковка | 1000Pcs/Bag or 2000Pcs/Box |
| Описание | Polymer PTC Resettable Fuse |
| Макс. напряжение | 60Vdc |
| Ускорение | 98m/s2 |
| Без галогенов | Да |
| Ток удержания | 0.30A |
| Время срабатывания | 5.0s |
| Ток срабатывания | 0.6A |
| Материал выводов | 24AWG/Φ0.5 tinned metal |
| Сопротивление макс. | 1.38Ω |
| Мин. сопротивление | 0.76Ω |
| Соотв. RoHS | Да |
| Макс. размер A | 7.4mm |
| Макс. размер B | 13.0mm |
| Размер C, макс. | 3.0mm |
| Диаметр тип. | 5.1mm |
| Огнестойкость | UL94V-0 |
| Макс. ток неисправности | 40A |
| Рассеиваемая мощность | 0.49W |
| Признание агентств | UL, TUV |
| Время пайки волной | ≤5sec |
| Thermal derating IH | 0C: 0.35A; 25C: 0.30A; 40C: 0.27A; 50C: 0.24A; 60C: 0.21A; 70C: 0.19A; 80C: 0.16A; 85C: 0.12A; -20C: 0.40A; -40C: 0.45A |
| Частота вибрации | 10Hz~50Hz |
| Атмосферное давление | 86Kpa~106Kpa |
| Ток времени срабатывания | 1.5A |
| Напряжение, В | 60 В |
| Время ручной пайки | ≤2sec |
| Диап. темп. хр. | -40℃ to 85℃ |
| Soldering wave temperature | 240℃~270℃ |
| Диап. раб. темп. | -40℃ to 85℃ |
| Soldering manual temperature | 280℃~300℃ |
