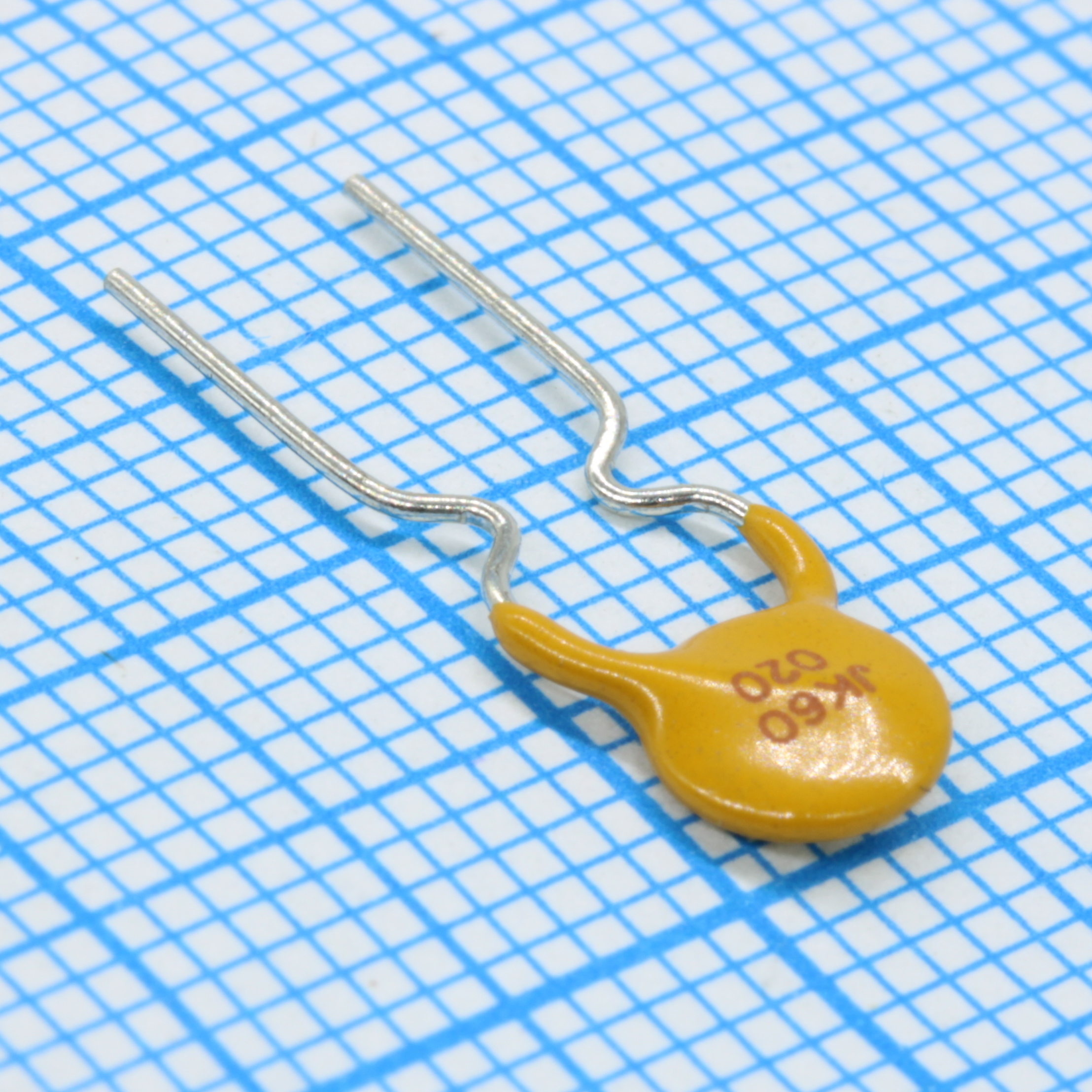

Предохранитель самовосстанавливающийся JK60-020
У поставщика
У поставщиков
19 519 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт4,13 ₽
Сумма503,86 ₽
В наличии10 550 шт
от 122 штюрлицам и ИП
от 958 — 3,38 ₽ (−18%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии6 553 шт
только упаковками по 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 5,48 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии2 416 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 138 штюрлицам и ИП
продаётся от 138 штпри 138 — 5,06 ₽
122 шт · Склад 39 · 503,86 ₽
Описание
Самовосстанавливающийся предохранитель (PTC-термистор) JK60-020 от производителя JinRui предназначен для защиты цепей от перегрузок по току и короткого замыкания. Модель относится к серии JK60, что указывает на её типичное применение в низковольтных источниках питания и телекоммуникационном оборудовании. После устранения неисправности компонент автоматически восстанавливает проводимость, не требуя замены.
Технические характеристики
| Модель | JK60-020 |
| Серия | JK60 |
| Тип | Самовосстанавливающийся предохранитель |
| Ток, А | 0.2 A |
| Корпус | с радиальными выводами |
| Влажность | ≤95%RH at 40°C |
| Тип монтажа | Выводной |
| Упаковка | 1000Pcs/Bag or 2000Pcs/Box |
| Описание | Polymer PTC Resettable Fuse |
| Макс. напряжение | 60Vdc |
| Ускорение | 98m/s2 |
| Без галогенов | Да |
| Ток удержания | 0.20A |
| Время срабатывания | 5.0s |
| Ток срабатывания | 0.40A |
| Материал выводов | 24AWG/Φ0.5 |
| Lead shape fig | 1 |
| Соотв. RoHS | Да |
| Макс. размер A | 7.4mm |
| Макс. размер B | 12.7mm |
| Размер C, макс. | 3.0mm |
| Диаметр тип. | 5.1mm |
| Огнестойкость | UL94V-0 |
| Макс. ток неисправности | 40A |
| Рассеиваемая мощность | 0.41W |
| Признание агентств | UL, TUV |
| Soldering position | Resettable fuse wire and the bottom ≥6mm |
| Частота вибрации | 10Hz~50Hz |
| Время пайки волной | ≤5sec |
| Атмосферное давление | 86Kpa~106Kpa |
| Ток времени срабатывания | 1.0A |
| Напряжение, В | 60 V |
| Время ручной пайки | ≤2sec |
| Макс. начальное сопротивление | 2.84Ω |
| Мин. начальное сопротивление | 1.5Ω |
| Макс. темп. хр. | 85°C |
| Мин. темп. хр. | -40°C |
| Сопротивление после срабатывания, макс. | 5.21Ω |
| Post trip resistance min | 2.84Ω |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Температура пайки волной | 240°C~270°C |
| Температура ручной пайки | 280°C~300°C |
| Тепловой спад тока удержания | 0°C: 0.24A; 25°C: 0.20A; 40°C: 0.18A; 50°C: 0.16A; 60°C: 0.14A; 70°C: 0.12A; 80°C: 0.10A; 85°C: 0.08A; -20°C: 0.27A; -40°C: 0.30A |
