Предохранитель самовосстанавливающийся 0.5А(удержание) 1А(отключение) 13.2В 100A 0.1сек 0.6Вт 0.15Ом перед отключением
У поставщика
ПроизводительJinRui
КатегорияПредохранители
У поставщиков
795 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:786 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 242 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,85 |
| от 305 | 2,46 |
| от 610 | 2,10 |
| от 1 220 | 1,89 |
| от 2 440 | 1,79 |
Склад 39
В наличии:9 шт.
Срок поставки: до недели
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,59 |
| от 870 | 3,78 |
| от 1 439 | 3,32 |
| от 2 409 | 2,96 |
| от 4 015 | 2,72 |
Описание

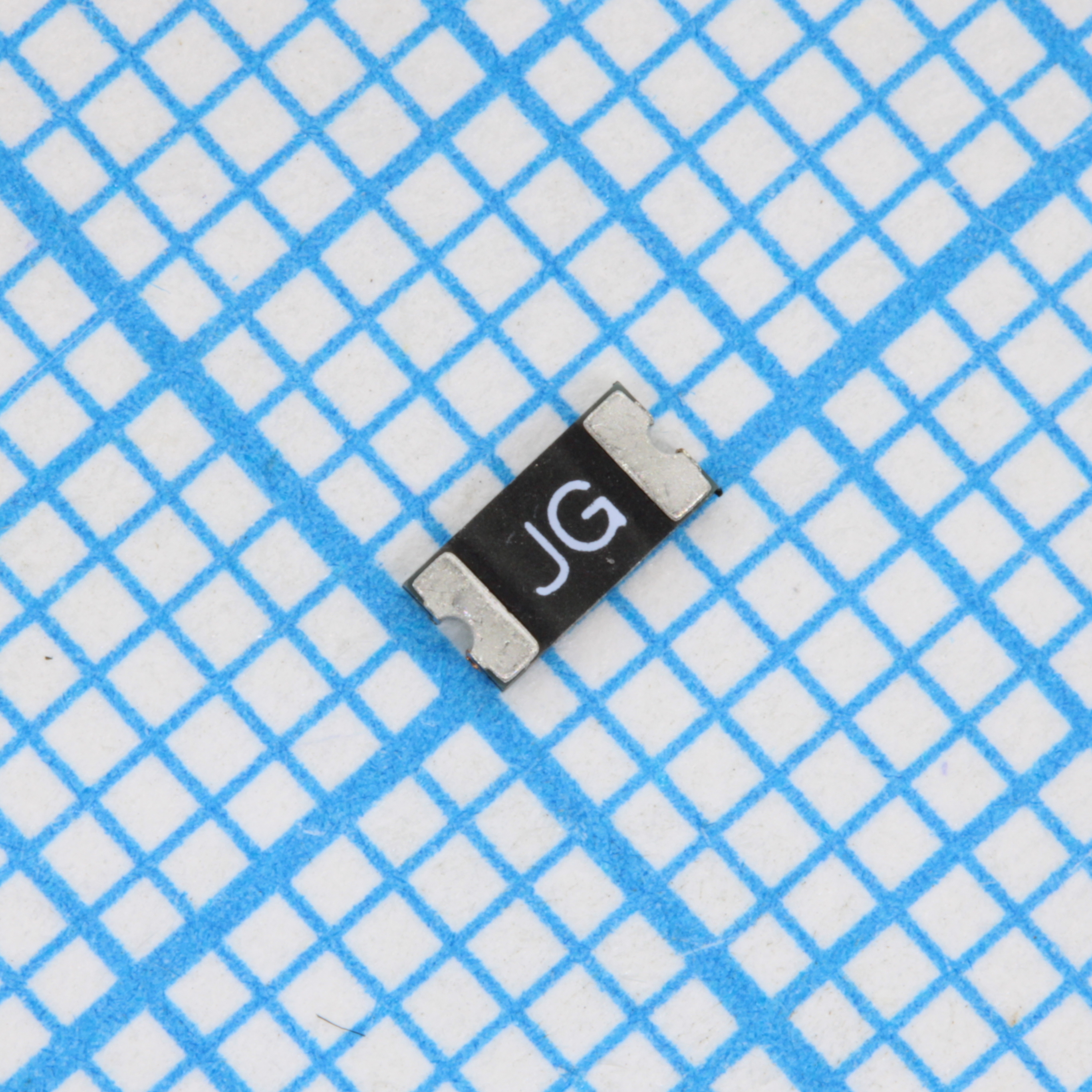

Самовосстанавливающийся предохранитель JinRui JK-nSMD050-13.2 рассчитан на ток удержания 0,5 А и ток срабатывания 1 А при напряжении 13,2 В. Устройство в корпусе 1206 выдерживает броски тока до 100 А и автоматически восстанавливает цепь после снятия перегрузки. Применяется для защиты цепей в бытовой электронике, портативных устройствах и системах автоматики.
Технические характеристики
| Тип | PTC Resettable Fuse |
| Маркировка | JG |
| Корпус | 1206 (3216 metric) |
| Тип монтажа | SMD |
| Размеры | Width max: 1.80mm; Width min: 1.50mm; Макс. высота: 0.85mm; Height min: 0.35mm; Макс. длина: 3.50mm; Мин. длина: 3.00mm; Pad gap min: 0.10mm; Pad length min: 0.15mm |
| Макс. напряжение | 13.2Vdc |
| Артикул | JK-nSMD050-13.2 |
| Без галогенов | Да |
| Ток удержания | 0.5A |
| Время срабатывания | 0.1s at 8A |
| Ток срабатывания | 1.0A |
| Корпус | 1206 |
| Паяемость | Meets EIA RS186-9E and ANSI/J-STD-002 Category 3 |
| Сопротивление макс. | 0.700Ω (post reflow) |
| Мин. сопротивление | 0.150Ω |
| Соотв. RoHS | Да |
| Сертификаты | UL, CSA, TUV |
| Max fault current | 100A |
| Рассеиваемая мощность | 0.6W |
| Материал клеммы | Tin-Plated Nickle-copper |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -40°C to 85°C |
| Описание (англ.) | PTC RESETTABLE FUSE 0.50(hold) 1.00(trip) 13.2V 100A 0.10s 0.6W 0.150Rmin |
