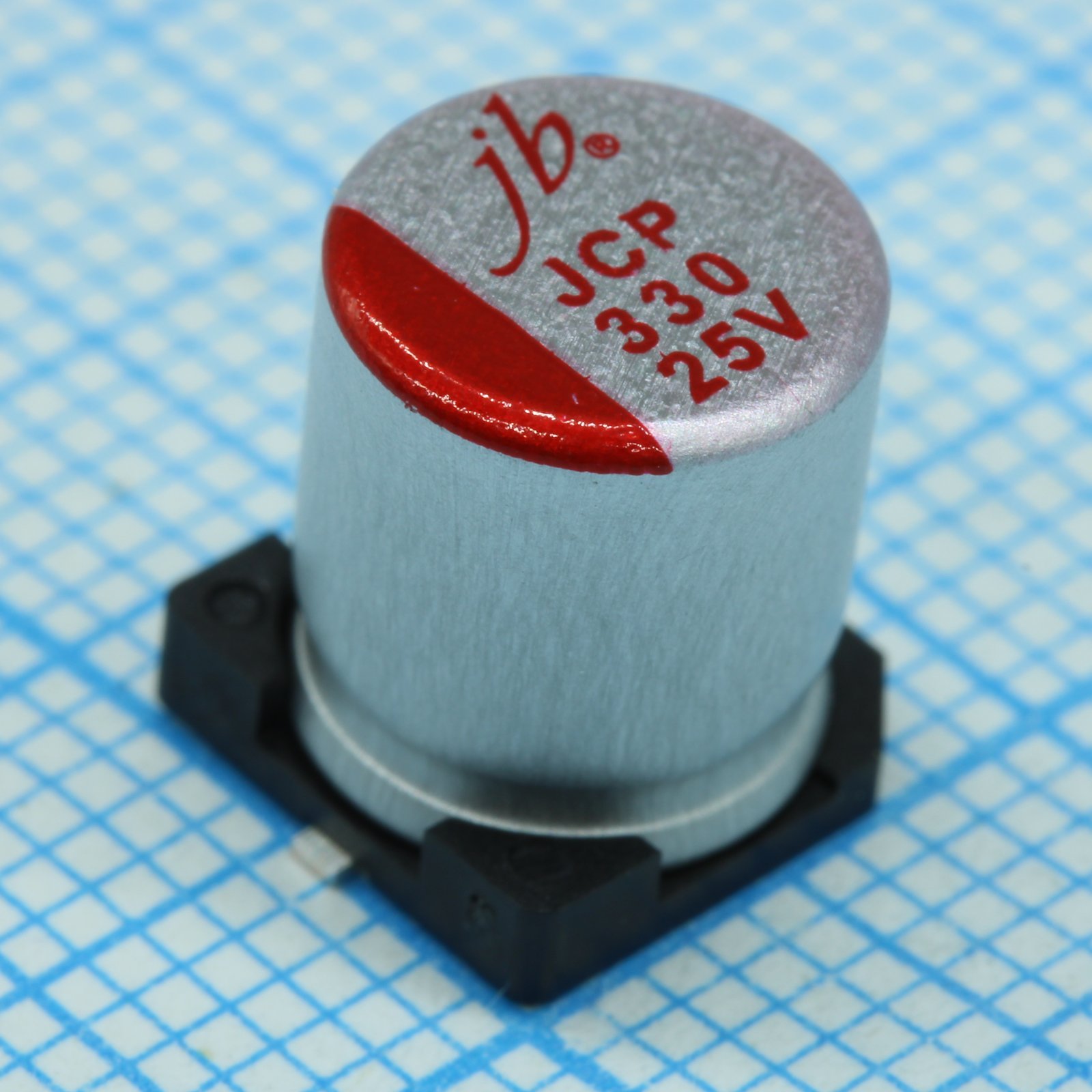

Полимерный алюминиевый конденсатор 330мкФ 25В ±20% (8х9мм) для поверхностного монтажа 0.045Ом 3500мА 2000час 105°C лента на катушке
У поставщика
ПроизводительJB Capacitors
У поставщиков
177 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:177 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,91 |
| от 33 | 18,14 |
| от 66 | 17,11 |
| от 132 | 15,78 |
| от 263 | 14,48 |
Описание
Полимерный алюминиевый конденсатор от JB Capacitors. Ёмкость 330 мкФ при напряжении 25 В, низкое эквивалентное сопротивление 0.045 Ом и ток пульсаций до 3500 мА. Компонент в компактном корпусе 8х9 мм для поверхностного монтажа, рассчитан на 2000 часов работы при 105 °C. Применяется в импульсных источниках питания и цепях стабилизации напряжения.
Технические характеристики
| Ёмкость | 330µF |
| Корпус | 8x9mm |
| Монтаж | SMD |
| ESR | 45mΩ |
| Серия | JCP |
| Размер корпуса | ΦDxL 8x9mm |
| Срок службы под нагрузкой | 2000 hours at 105°C |
| Упаковка | tape and reel |
| Размеры | C: 9.0mm; H: 8.3mm; P: 3.1mm; R: 0.7~1.1mm; W: 8.3mm; Длина: 9mm; Диаметр: 8mm |
| Ном. напряжение | 25V |
| Импульсное напряжение | Rated voltage × 1.15V |
| Тип компонента | SMD Polymer Aluminum Solid Electrolytic Capacitor |
| Damp heat test | 1000 hours at 60°C, 90%~95% RH |
| Ток утечки | ≤0.2CV or 500µA whichever is greater |
| Damp heat df change | ≤150% of specified value |
| Endurance df change | ≤150% of specified value |
| Esr test conditions | 20°C, 100KHz |
| Damp heat esr change | ≤150% of specified value |
| Endurance esr change | ≤150% of specified value |
| Rated ripple current | 3500mArms |
| Surge voltage cycles | 1000 cycles at 105°C |
| Примечание | SMD эл-лит 25V 330uF /8*9/105°С Polymer |
| Допуск емкости | ±20% |
| Макс. коэфф. рассеяния | 0.12 |
| Surge voltage df change | ≤150% of specified value |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Soldering heat df change | ≤130% of specified value |
| Surge voltage esr change | ≤150% of specified value |
| Damp heat leakage current | ≤specified value |
| Endurance leakage current | ≤specified value |
| Soldering heat esr change | ≤130% of specified value |
| Категория температурного диапазона | -55°C ~ +105°C |
| Damp heat capacitance change | ≤±20% of initial value |
| Endurance capacitance change | ≤±20% of initial value |
| Low temp impedance ratio 25c | ≤1.25 |
| Low temp impedance ratio 55c | ≤1.25 |
| Описание (англ.) | Cap Aluminum Polymer 330uF 25VDC 20% (8 X 9mm) SMD 0.045 Ohm 3500mA 2000h 105C T/R |
| Surge voltage leakage current | ≤specified value |
| Ripple current test conditions | 105°C, 100kHz |
| Soldering heat leakage current | ≤specified value |
| Surge voltage capacitance change | ≤±20% of initial value |
| Low temp impedance test frequency | 100KHz |
| Пиковая температура оплавления | 250°C |
| Soldering heat capacitance change | ≤±10% of initial value |
| Dissipation factor test conditions | 20°C, 120Hz |
| Частотный коэффициент тока пульсаций | 120Hz≤f<1KHz: 0.05; 1KHz≤f<10KHz: 0.30; 10KHz≤f<100KHz: 0.70; 100KHz≤f<500KHz: 1.00 |
| Тип | Алюминиевый электролитический |
