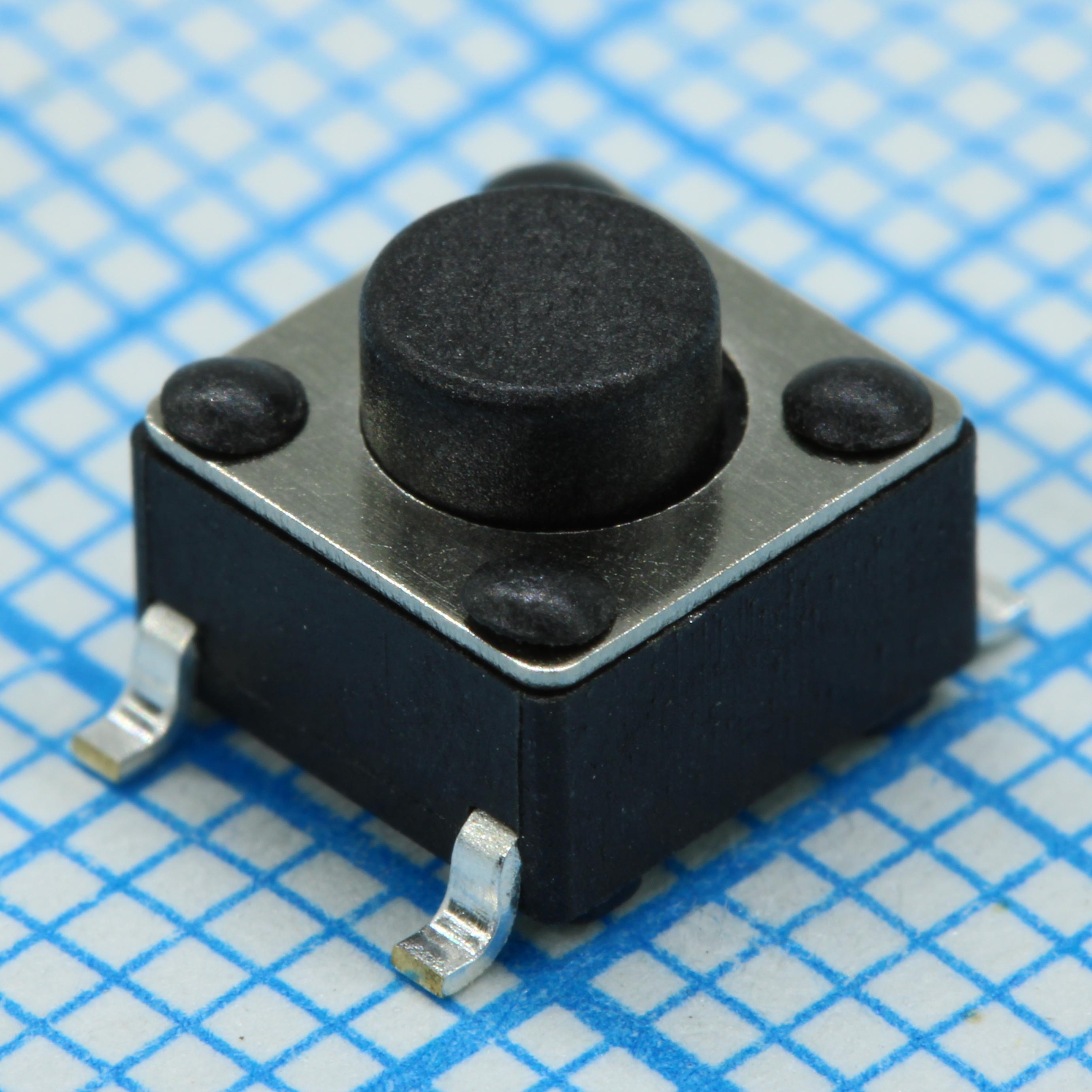

Кнопка тактильная миниатюрная SMD (6*6*5.0) 4 pin
У поставщика
ПроизводительSwitronic
У поставщиков
29 310 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:29 000 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,63 |
| от 100 | 10,87 |
| от 1 000 | 9,43 |
Склад 13
В наличии:310 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,11 |
| от 132 | 13,44 |
| от 263 | 12,06 |
| от 526 | 11,01 |
| от 1 000 | 10,24 |
Описание
Тактильная миниатюрная кнопка от Switronic для поверхностного монтажа. Компонент размером 6×6 мм, высота 5 мм, рассчитан на ток до 50 мА при напряжении 12 В постоянного тока и усилие срабатывания 160 г. Подходит для панелей управления в бытовой электронике и портативных устройствах.
Технические характеристики
| RoHS | Соответствует |
| Модель | IT-1102WA8-160G-G |
| Примечания | Don't be immerged by epoxy and organic solvent |
| Ход | 0.25±0.1 mm |
| Тип | прямая |
| Схема | SPST |
| Корпус | 6*6*5.0 mm, 4 pin |
| Функция | OFF-(ON) |
| Тип монтажа | SMD |
| Кол-во выводов | 4 |
| Размеры | H: 8 mm; L: 5 mm; Топология платы: Other: 0.7 mm, 6 mm, 3.5 mm, 0.5 mm, t0.3 mm; Шаг: 4.5 mm; Диаметр штыря: Ø3.5 mm |
| Stem color | Чёрный |
| Unwashable | Да |
| Циклы работы | 100,000 cycles |
| Минимальная нагрузка | 10mA 3.3V DC (reference only) |
| Тип продукта | Tact Switch |
| Ном. ток | 50mA |
| Номин. ток | 50mA |
| Номинальное напряжение | 12V DC |
| Соотв. RoHS | Да |
| Время пайки | 1 time only |
| Ном. напряжение | 12V DC |
| Рабочее усилие | 160±50g |
| Длина вывода | 8 or 9 mm |
| Сопр. контакта | 100mΩ max |
| Размеры упаковки | 6x6x5 mm |
| Размер, мм | 6x6 |
| Температура пайки | 250°C max for 3 sec |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Способ монтажа | поверхностный монтаж |
| Описание (англ.) | SMT Tact switch 6*6 H=5mm 50mA 12VDC 160G |
| Высота/длина кнопки с толкателем ( до контактов), мм | 5 |
