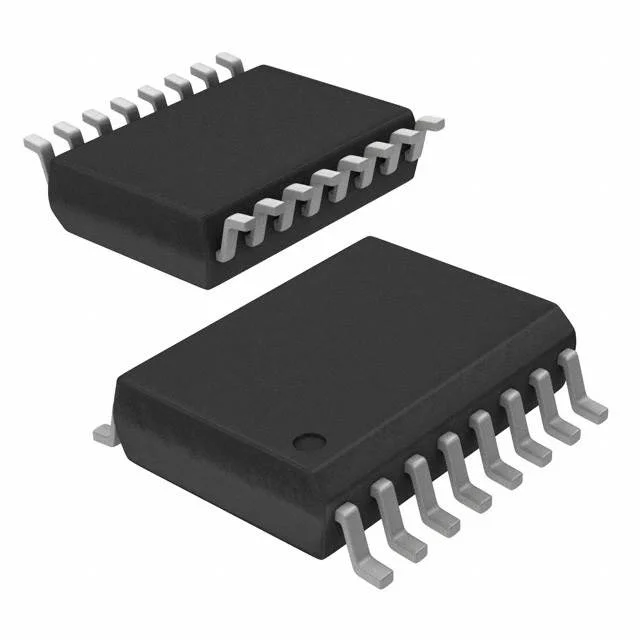

Микросхема ISO7231ADWR
У поставщика
У поставщиков
47 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт162,58 ₽
Сумма1 625,80 ₽
+ доплата 490,00 ₽
В наличии47 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 18 — 157,00 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 1 625,80 ₽. До заказа без доплаты не хватает 15 674,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 625,80 ₽
Описание
Микросхема ISO7231ADWR производства Texas Instruments (TI) представляет собой трёхканальный цифровой изолятор. Компонент обеспечивает гальваническую развязку сигналов с высокой помехоустойчивостью и скоростью передачи данных. Применяется в промышленной автоматике, системах управления двигателями и интерфейсах связи для защиты цепей управления от высоковольтных помех.
Технические характеристики
| Cmti | 25kV/µs min, 50kV/µs typ |
| ESD CDM | ±1kV |
| ЭСР HBM | ±4kV |
| Корпус | DW (SOIC-16) |
| Тип монтажа | SMD |
| Стандарты | UL1577, IEC 60747-5-2 (VDE0884 Rev2), IEC61010-1, CSA, IEC60950-1 |
| Описание | Triple-channel digital isolator, 2/1 channel configuration, 1Mbps |
| Артикул | ISO7231ADWR |
| Вх. фильтр | Noise filter rejects transient pulses up to 2ns |
| Вх. ток | -10µA to 10µA |
| Разрешение выхода | Active high |
| Кол-во выводов | 16 |
| Статус продукта | Not Recommended for New Designs |
| Скорость сигнализации | 0 to 1Mbps (1000 kbps max) |
| Fail safe state | Output logic high |
| Раб. напряжение | 560V peak |
| Входной гистерезис | 150mV |
| Время спада выхода | 2ns |
| Время нарастания выхода | 2ns |
| Модель машины ЭСР | ±200V |
| Вх. емкость | 2pF |
| Изоляционный барьер | Silicon dioxide (SiO2) |
| Напр. изоляции | 4000V peak |
| Задержка распространения | 40ns typ, 95ns max |
| Io voltage abs max | -0.5V to 6V |
| Output enable delay | 15ns typ, 20ns max |
| Конфигурация каналов | 2/1 (two forward, one reverse) |
| Мин. длительность импульса входа | 1µs |
| Абс. макс. выходной ток | ±15mA |
| Искажение длительности импульса | 10ns max |
| Напряжение питания, абс. макс. | -0.5V to 6V |
| Input low level voltage | 0.8V max |
| Устойчивость к магнитному полю | 1000A/m per IEC61000-4-8 and IEC61000-4-9 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Input high level voltage | 2V min |
| Макс. темп. перехода | 150°C recommended, 170°C absolute max |
| Ток выхода низкого уровня | 4mA |
| Выходное напряжение низкого уровня | 0.4V (at 4mA); 0.1V (at 20µA) |
| Рабочее напряжение питания | 3.15V to 5.5V |
| Выходной ток высокого уровня | -4mA |
| Выходное напряжение высокого уровня | VCC - 0.8V (at -4mA); VCC - 0.1V (at -20µA) |
| Sleep mode output current | 0µA |
| Диап. раб. темп. | -40°C to 125°C |
| Описание (англ.) | Digital Isolator Logic 3-CH 1Mbps 16-Pin SOIC T/R |
| Quiescent supply current icc1 | 6.5mA typ, 11mA max (5V operation) |
| Quiescent supply current icc2 | 13mA typ, 20mA max (5V operation) |
| Channel to channel output skew | 2ns max |
| Рабочая температура | -40...+125С |
