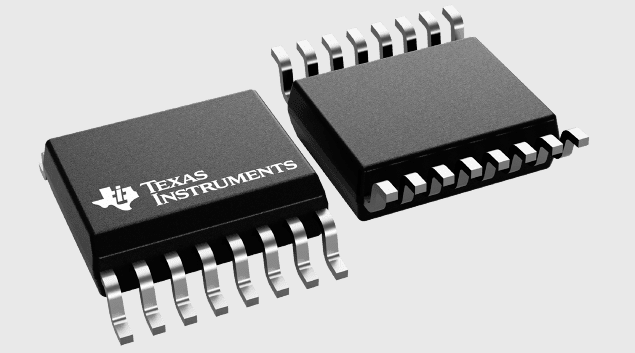

Микросхема ISO7141CCDBQR
У поставщика
У поставщиков
17 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт400,10 ₽
Сумма800,20 ₽
+ доплата 490,00 ₽
В наличии17 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 6 — 377,61 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 800,20 ₽. До заказа без доплаты не хватает 16 499,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 800,20 ₽
Описание
Микросхема цифрового изолятора от Texas Instruments. Работает в диапазоне напряжений от 2,7 до 5,5 В, поддерживает скорость передачи данных до 50 Мбит/с и имеет 4 канала (3 прямых и 1 обратный). Корпус SSOP-16 с изоляцией 2500 В RMS. Применяется в промышленной автоматике и системах управления для гальванической развязки сигналов.
Технические характеристики
| Тип | Цифровой изолятор |
| Корпус | SSOP-16 (QSOP-16) |
| Каналы | 4 |
| Особенности | Integrated noise filter, Default output low option available (suffix F) |
| Тип монтажа | SMD |
| Описание | Quad-channel digital isolator, 3 forward and 1 reverse-direction channels |
| Входная логика | TTL |
| Артикул | ISO7141CCDBQR |
| Логические уровни | 2.7V, 3.3V, 5V |
| Фильтр шума | integrated |
| Напряжение питания | 2.7V / 3.3V / 5V |
| Порог входа | TTL |
| Раб. напряжение | 566V |
| Прямые каналы | 3 |
| Обратные каналы | 1 |
| Одобр. безоп. | UL1577, DIN V VDE V0884-10, CSA, CQC |
| Номинальный размер корпуса | 4.90mm x 3.90mm |
| Входы, толерантные к 5 В | Yes (when supplied from 2.7V or 3.3V) |
| Изоляционный барьер | SiO2 |
| Напр. изоляции | 2500Vrms UL1577; 4242Vpk VDE |
| Размер корпуса | 4.90mm × 3.90mm |
| Темп. диапазон | -40C to 125C |
| Число выводов корпуса | 16 |
| Состояние выхода по умолчанию | высокий |
| Напряжение изоляции (UL) | 2500V RMS for 1 minute |
| Макс. скорость передачи данных, 5 В | 50 Mbps |
| Диапазон питания | 2.7V to 5.5V |
| Напряжение изоляции, VDE | 4242V PK |
| Задержка распространения, тип. | 23ns (3.3V supplies) |
| Макс. скорость сигнализации | 50Mbps at 5V; 40Mbps at 3.3V or 2.7V |
| Устойчивость к импульсам, тип. | 50kV/us |
| Материал изоляционного барьера | SiO2 |
| Устойчивость к импульсам, тип. | 50 kV/µs |
| Диап. раб. темп. | -40°C to 125°C |
| Макс. скорость передачи данных, 3,3 или 2,7 В | 40 Mbps |
| Задержка распространения, тип., 3,3 В | 23 ns |
| Ток питания на канал, тип. | 1.3mA at 1Mbps; 2.6mA at 25Mbps (3.3V supplies) |
| Тип. ток питания на канал, 3,3 В, 1 Мбит/с | 1.3 mA |
| Тип. ток питания на канал, 3,3 В, 25 Мбит/с | 2.6 mA |
