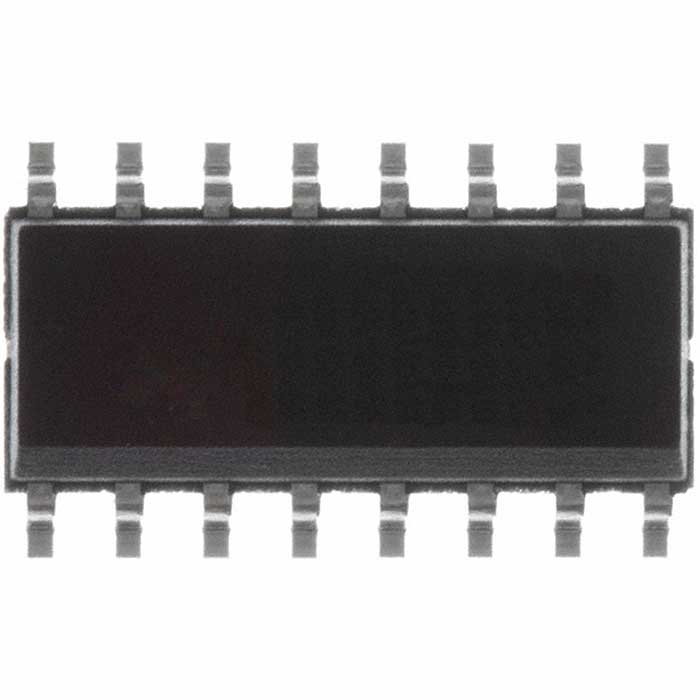

Микросхема ISO3082DWR
У поставщика
У поставщиков
11 633 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт76,04 ₽
Сумма152,08 ₽
В наличии2 шт
от 2 штюрлицам и ИП
Склад 15срок до 10 дн.
Цена за шт—
Сумма—
В наличии7 850 шт
только упаковками по 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 67,95 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии3 781 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 74,70 ₽
2 шт · Склад 2 · 152,08 ₽
Описание
Микросхема ISO3082DWR от Texas Instruments — это изолированный интерфейс RS-485/RS-422. Работает при напряжении от 3,3 до 5 В, рассеиваемая мощность составляет 220 мВт, выпускается в корпусе SOIC-16 для поверхностного монтажа. Подходит для промышленной автоматики и систем передачи данных.
Технические характеристики
| Тип | Интерфейсы RS-422, RS-485 |
| Мощность, Вт | 220 |
| Вес | 0.92 |
| В упаковке | REEL, 2000 шт. |
| Корпус | SOIC-16 (SMD) |
| Тип монтажа | SMD |
| Единичная нагрузка | 1/8 |
| Рабочая температура | -40…+85 °С |
| Описание | Isolated half-duplex RS-485 transceiver, 200 kbps |
| Макс. перекос импульсов | 200 ns |
| Импульсный перекос, тип. | 20 ns |
| Скорость сигнализации | 200 kbps |
| Допуск входа | 3.3-V inputs are 5-V tolerant |
| ESD CDM все выводы | 1 kV |
| ESD HBM все выводы | 4 kV |
| Диап. вх. напр. | 3,3…5 (max) В |
| Макс. узлов на шине | 256 |
| Модель машины ЭСР | 200 V |
| Макс. вх. ток | 10 µA |
| Мин. входной ток | -10 µA |
| Напряжение ввода-вывода шины, макс. | 12 V |
| Напряжение ввода-вывода шины, мин. | -7 V |
| Приёмник с защитой от обрыва | Да |
| Макс. время нарастания и спада | 1.5 µs |
| Время нарастания/спада, мин. | 0.5 µs |
| Время нарастания/спада, тип. | 0.9 µs |
| Ёмкость шины, тип. | 16 pF |
| Входное напряжение низкого уровня, макс. | 0.8 V |
| Изол. напр. RMS | 2500 Vrms for 60s |
| Входное напряжение высокого уровня, мин. | 2 V |
| Пиковое напряжение изоляции | 4000 V |
| Тип. ток питания шины | 15 mA |
| Макс. напряжение питания шины | 5.5 V |
| Мин. напряжение питания шины | 4.5 V |
| Тип. напряжение питания шины | 5 V |
| Устойчивость к импульсам, тип. | 50 kV/µs |
| Мин. гистерезис приёмника | 30 mV |
| Режим работы | полудуплекс |
| ESD HBM шина–GND 1 | 6 kV |
| ESD HBM шина–GND 2 | 16 kV |
| Напряжение питания логики макс. | 5.5 V |
| Напряжение питания логики мин. | 3.15 V |
| Макс. выходной ток драйвера | 60 mA |
| Выходной ток драйвера, мин. | -60 mA |
| Макс. задержка распространения PHZ | 225 ns |
| Тип. задержка распространения PHZ | 95 ns |
| Макс. задержка распространения PLH | 1.3 µs |
| Тип. задержка распространения PLH | 0.7 µs |
| Макс. задержка распространения PLZ | 225 ns |
| Тип. задержка распространения PLZ | 95 ns |
| Макс. задержка распространения PZH | 7 µs |
| Тип. задержка распространения PZH | 2.5 µs |
| Тип. задержка распространения PZL | 1.8 µs |
| Макс. выходной ток приёмника | 8 mA |
| Мин. выходной ток приёмника | -8 mA |
| Ток питания логики 5 В, тип. | 10 mA |
| Термозащита отключения | Да |
| Макс. температура перехода | 150 °C |
| Тип. ток питания логики 3,3 В | 8 mA |
| Синфазное выходное напряжение, макс. | 3 V |
| Синфазное выходное напряжение, мин. | 1 V |
| Синфазное выходное напряжение, тип. | 2.6 V |
| Дифф. напр. макс. | 12 V |
| Дифференциальное входное напряжение, мин. | -12 V |
| Мин. дифференциальное выходное напряжение | 1.5 V |
| Дифференциальное выходное напряжение, тип. | 2.3 V |
| Макс. отрицательный порог приёмника | -115 mV |
| Мин. отрицательный порог приёмника | -200 mV |
| Макс. положительный порог приёмника | -10 mV |
| Мин. положительный порог приёмника | -85 mV |
| Макс. выходной ток короткого замыкания | 200 mA |
| Мин. ток КЗ на выходе | -200 mA |
| Синфазное выходное напряжение, размах, макс. | 0.5 V |
| Мин. дифференциальное входное сопротивление | 54 Ohm |
| Дифференциальное входное сопротивление, тип. | 60 Ohm |
| Ток выхода высокого импеданса, макс. | 1 mA |
| Ток выхода высокого импеданса, мин. | -1 mA |
| Устойчивость к синфазным помехам, мин. | 25 kV/µs |
| Тип. помехоустойчивость синфазная | 50 kV/µs |
| Макс. темп. перехода | 85 °C |
| Мин. темп. перехода | -40 °C |
| Мин. высокий выходной уровень приёмника, В | 4 V |
| Тип. высокий выходной уровень приёмника, В | 4.8 V |
| Мин. высокий выходной уровень приёмника, В | 3.1 V |
| Напряжение питания, В | 3.3 |
| Скорость передачи, кБс | 200 |
