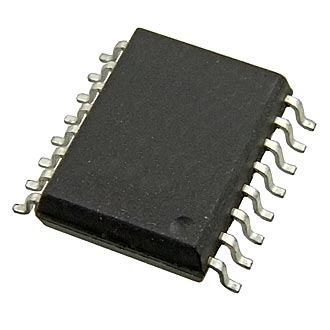

МИКРОСХЕМЫ ISO3080DWR, изолированный приемопередатчик интерфейса RS485/422 Texas Instruments, полный дуплекс, 20Мб/с, корпус SOIC-16
У поставщика
ПроизводительTexas Instruments
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
2 804 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт186,62 ₽
Сумма933,10 ₽
+ доплата 490,00 ₽
В наличии2 434 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 39 — 176,92 ₽ (−5%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии370 шт
от 230 штюрлицам и ИП
продаётся от 230 штпри 230 — 118,69 ₽
Заказ со склада «Склад 13» с этой позицией — 933,10 ₽. До заказа без доплаты не хватает 16 366,90 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 933,10 ₽
Описание
Микросхема ISO3080DWR от Texas Instruments представляет собой изолированный приемопередатчик интерфейса RS-485/422. Компонент поддерживает полнодуплексный режим работы и обеспечивает высокую скорость передачи данных. Устройство выполнено в компактном корпусе SOIC-16 и предназначено для применения в промышленных системах управления, сетях передачи данных и оборудовании, требующем гальванической развязки.
Технические характеристики
| Дуплекс | full |
| Тип | Трансивер RS-485/RS-422 |
| Корпус | SOIC-16 (DW) |
| Тип монтажа | SMD |
| Скорость передачи данных | 200kbps |
| Отказобезопасность | Yes (bus open, short, idle) |
| Изоляция | 4000Vpeak |
| Макс. число узлов | 256 |
| Единичная нагрузка | 1/8 |
| Bus esd rating | 16kV HBM between bus pins and GND2, 6kV HBM between bus pins and GND1 |
| Bus io voltage | -7V to 12V |
| Скорость сигнализации | 20Mbps |
| Bus capacitance | 16pF typ |
| Количество узлов | 256 |
| ESD CDM все выводы | 1kV |
| ESD HBM все выводы | 4kV |
| Тепловая защита | Да |
| Диапазон напряжения шины | -7V to 12V |
| Driver pulse skew | 3ns to 7.5ns |
| Модель машины ЭСР | 200V |
| Напр. изоляции | 4000V peak, 2500Vrms for 60s |
| Bus supply current | 15mA |
| Input 3v3 tolerant | 5V |
| Supply voltage bus | 4.5V to 5.5V |
| Transient immunity | 50kV/us |
| Esd hbm bus to gnd1 | 6kV |
| Esd hbm bus to gnd2 | 16kV |
| Гистерезис приёмника | 30mV |
| Bus pin esd hbm gnd1 | 6kV |
| Bus pin esd hbm gnd2 | 16kV |
| Input logic tolerant | 3.3V inputs 5V tolerant |
| Напряжение питания логики | 3.15V to 5.5V |
| Driver output current | 60mA |
| Driver pulse skew max | 200ns |
| Driver pulse skew typ | 20ns |
| Время нарастания/спада драйвера | 7ns to 15ns |
| Input voltage d de re | -0.5V to 7V |
| Раб. температура | -40°C to 85°C |
| Тип. ток питания шины | 15mA |
| Diff output voltage min | 1.5V (54Ω load) |
| Logic supply current 5v | 10mA |
| Выходной ток приёмника | 10mA |
| Receiver output high 5v | 4.8V |
| Supply voltage bus side | 4.5V to 5.5V |
| Transient pulse voltage | -50V to 50V |
| Задержка распространения драйвера | 25ns to 45ns |
| Макс. темп. перехода | 150°C |
| Logic supply current 3v3 | 8mA |
| Receiver output high 3v3 | 3.1V |
| Supply current logic typ | 8mA (3.3V) / 10mA (5V) |
| Диапазон синфазного напряжения | 1V to 3V |
| Макс. выходной ток драйвера | ±60mA |
| Driver rise fall time typ | 0.9µs |
| Входное сопротивление приёмника | 54Ω to 60Ω |
| Supply voltage logic side | 3.15V to 5.5V |
| Выходное синфазное напряжение | 1V to 3V |
| Driver enable disable time | 25ns to 55ns |
| Driver rise fall time range | 0.5µs to 1.5µs |
| Диап. раб. темп. | -40°C to 85°C |
| Receiver negative threshold | -200mV to -115mV |
| Макс. выходной ток приёмника | ±8mA |
| Receiver positive threshold | -85mV to -10mV |
| Тип. задержка распространения драйвера | 1.3µs |
| Ток короткого замыкания драйвера | ±200mA |
| Устойчивость к переходным помехам синфазного сигнала | 50kV/µs typ |
| Differential output voltage rl 54 | 1.5V to 2.3V |
| Receiver input threshold negative | -200mV to -115mV |
| Receiver input threshold positive | -85mV to -10mV |
| Differential output voltage rl 100 | 2V to 2.3V |
| Differential output voltage no load | 3V to 4.3V |
| Receiver high level output voltage 5v | 4V to 4.8V |
| Receiver high level output voltage 3v3 | 3.1V |
