Документация

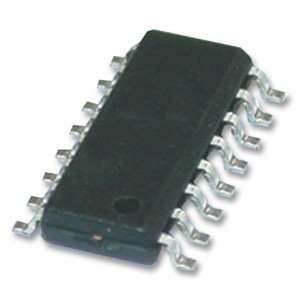

Микросхема ISO1176DWR
У поставщика
У поставщиков
397 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт174,19 ₽
Сумма870,95 ₽
+ доплата 490,00 ₽
В наличии397 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 14 — 162,95 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 870,95 ₽. До заказа без доплаты не хватает 16 429,05 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 870,95 ₽
Описание
Микросхема ISO1176DWR от Texas Instruments — это изолированный трансивер интерфейса RS-485/RS-422. Компонент обеспечивает гальваническую развязку сигнальных линий, защищая оборудование от помех и перепадов напряжения. Применяется в промышленных сетях, системах автоматизации и управления, где требуется надежная передача данных на большие расстояния.
Технические характеристики
| Viorm | 560 V PK |
| Корпус | SOIC-16 |
| Тип монтажа | SMD |
| Протокол | PROFIBUS |
| Стандарты | EN50170, TIA/EIA-485-A |
| Технология | isolated RS-485 transceiver |
| Описание | Isolated RS-485 Profibus Transceiver |
| Артикул | ISO1176DWR |
| Creepage min | 8.34mm |
| Bus nodes max | 160 |
| Мин. зазор | 8.34mm |
| Разрешение драйвера | active-high |
| Bus node count | 160 |
| Кол-во выводов | 16 |
| Скорость сигнализации | 40 Mbps |
| Isolation group | II |
| Изоляционный барьер | galvanic |
| Размер корпуса | 10.30mm x 7.50mm |
| Защита приёмника при обрыве | open, short, idle |
| Макс. скорость сигнализации | 40Mbps |
| Transient immunity | 50 kV/μs |
| Bus capacitance max | 10 pF |
| Esd hbm bus to gnd1 | 6 kV |
| Esd hbm bus to gnd2 | 16 kV |
| Supply voltage vcc1 | 3.3V |
| Supply voltage vcc2 | 5V |
| Isolation rating vde | 4000Vpk |
| Vcc1 input tolerance | 5 V tolerant |
| Изол. напр. RMS | 2500V |
| Напряжение изоляции, VDE | 4000 V PK |
| Isolation voltage iorm | 560V |
| Пиковое напряжение изоляции | 4000V |
| Устойчивость к импульсам, тип. | 50kV/us |
| Допуск входного напряжения | 5V |
| Isolation rating ul1577 | 2500Vrms |
| Esd bus pins to gnd1 hbm | 6kV |
| Esd bus pins to gnd2 hbm | 16kV |
| Isolation rating csa iec | 4000Vpk |
| Напряжение изоляции UL1577 | 2500 V RMS |
| Isolation voltage csa iec | 4000 V PK |
| Макс. раб. темп. | 85C |
| Мин. раб. темп. | -40C |
| Differential output voltage | >2.1V (54Ω load) |
| Isolation rating din en61010 | 4000Vpk |
| Мин. дифференциальное выходное напряжение | 2.1V |
