Драйвер верхнего/нижнего плеча 8-SOIC
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
2 591 шт.
Норм. уп.: 20
Цены поставщиков
Склад 38
В наличии:1 000 шт.
Срок поставки: до 31 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 141,42 |
Склад 13
В наличии:828 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 148,32 |
| от 26 | 139,53 |
| от 52 | 132,56 |
| от 104 | 126,43 |
| от 208 | 122,29 |
Склад 12
В наличии:763 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 203,77 |
| от 20 | 203,77 |
Описание

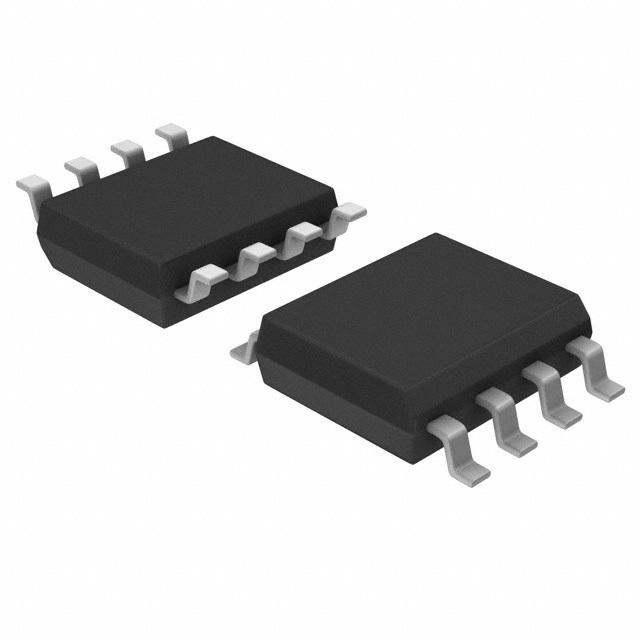

Драйвер верхнего и нижнего плеча от Infineon в компактном корпусе SOIC-8. Рассчитан на напряжение до 200 В и выходной ток до 1 А, поддерживает неинвертирующее управление. Работает в расширенном диапазоне температур от -40 до +125 °C. Применяется в импульсных источниках питания, преобразователях и промышленной автоматике.
Технические характеристики
| Корпус | 8-Lead SOIC |
| Dvdt max | 50V/ns |
| Тип монтажа | SMD |
| Тип входа | CMOS Schmitt-triggered with pull-down |
| Описание | High and Low Side Driver |
| Артикул | IRS2011STRPBF |
| Channel type | High Side / Low Side |
| Макс. время спада | 35ns |
| Тип. время спада | 15ns |
| Макс. время нарастания | 40ns |
| Тип. время нарастания | 25ns |
| Absolute max vbs | 220V (with internal 20V clamp) |
| Absolute max vcc | 20V (with internal clamp) |
| Delay matching max | 20ns |
| Offset voltage max | 200V |
| Output current typ | 1.0A |
| Logic compatibility | 3.3V, 5V, CMOS, LSTTL |
| Logic input low max | 0.7V |
| Пиковый выходной ток | 1.0A |
| Макс. темп. вывода | 300°C |
| Logic input high min | 2.5V |
| Диапазон питания | 10V to 20V |
| Undervoltage lockout | Both channels |
| Turn on rise time max | 40ns |
| Turn on rise time typ | 25ns |
| Vbs uvlo negative max | 8.9V |
| Vbs uvlo negative min | 7.5V |
| Vbs uvlo negative typ | 8.2V |
| Vbs uvlo positive max | 9.7V |
| Vbs uvlo positive min | 8.3V |
| Vbs uvlo positive typ | 9.0V |
| Vcc uvlo negative max | 8.9V |
| Vcc uvlo negative min | 7.5V |
| Vcc uvlo negative typ | 8.2V |
| Vcc uvlo positive max | 9.7V |
| Vcc uvlo positive min | 8.3V |
| Vcc uvlo positive typ | 9.0V |
| Ordering quantity tube | 95 |
| Power dissipation soic | 0.625W |
| Turn off fall time max | 35ns |
| Turn off fall time typ | 15ns |
| Макс. темп. окр. среды | 125°C |
| Темп. окружающей среды мин. | -40°C |
| Gate drive supply range | 10-20V |
| Output current sink typ | 1.0A |
| Output voltage range ho | VS to VB |
| Output voltage range lo | 0 to VCC |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Propagation delay on max | 80ns |
| Propagation delay on typ | 60ns |
| Logic input voltage range | COM to VCC |
| Offset supply leakage max | 50µA |
| Output current source typ | 1.0A |
| Propagation delay off max | 80ns |
| Propagation delay off typ | 60ns |
| Quiescent vbs current max | 210µA |
| Quiescent vbs current typ | 120µA |
| Quiescent vcc current max | 300µA |
| Quiescent vcc current typ | 200µA |
| Диап. темп. хр. | -55°C to 150°C |
| Thermal resistance ja soic | 200°C/W |
| Floating supply voltage max | 220V |
| Ordering quantity tape reel | 2500 |
| Low level output voltage max | 0.1V |
| Описание (англ.) | Driver 200V 1A 2-OUT High and Low Side Non-Inv 8-Pin SOIC N T/R |
| High level output voltage max | 1.4V |
| Logic input low threshold max | 0.7V |
| Turn on propagation delay max | 80ns |
| Turn on propagation delay typ | 60ns |
| Logic input high threshold min | 2.5V |
| Turn off propagation delay max | 80ns |
| Turn off propagation delay typ | 60ns |
| Quiescent bs supply current max | 210µA |
| Quiescent bs supply current typ | 120µA |
| Quiescent cc supply current max | 300µA |
| Quiescent cc supply current typ | 200µA |
| Logic input bias current low max | 5µA |
| Logic input bias current high max | 10µA |
| Logic input bias current high typ | 3µA |
| Offset supply leakage current max | 50µA |
| Uvlo negative going threshold max | 8.9V |
| Uvlo negative going threshold min | 7.5V |
| Uvlo negative going threshold typ | 8.2V |
| Uvlo positive going threshold max | 9.7V |
| Uvlo positive going threshold min | 8.3V |
| Uvlo positive going threshold typ | 9.0V |
| High level output voltage drop max | 1.4V |
| Floating channel max offset voltage | 200V |
| Диапазон темп. окр. | -40°C to 125°C |
| Output low short circuit current typ | 1.0A |
| Output high short circuit current typ | 1.0A |
| Рабочая температура | -40°C ~ 125°C |
| Output short circuit pulsed current typ | 1.0A |
| Thermal resistance junction to ambient soic | 200°C/W |
| Allowable offset supply voltage transient dv dt | 50V/ns |
