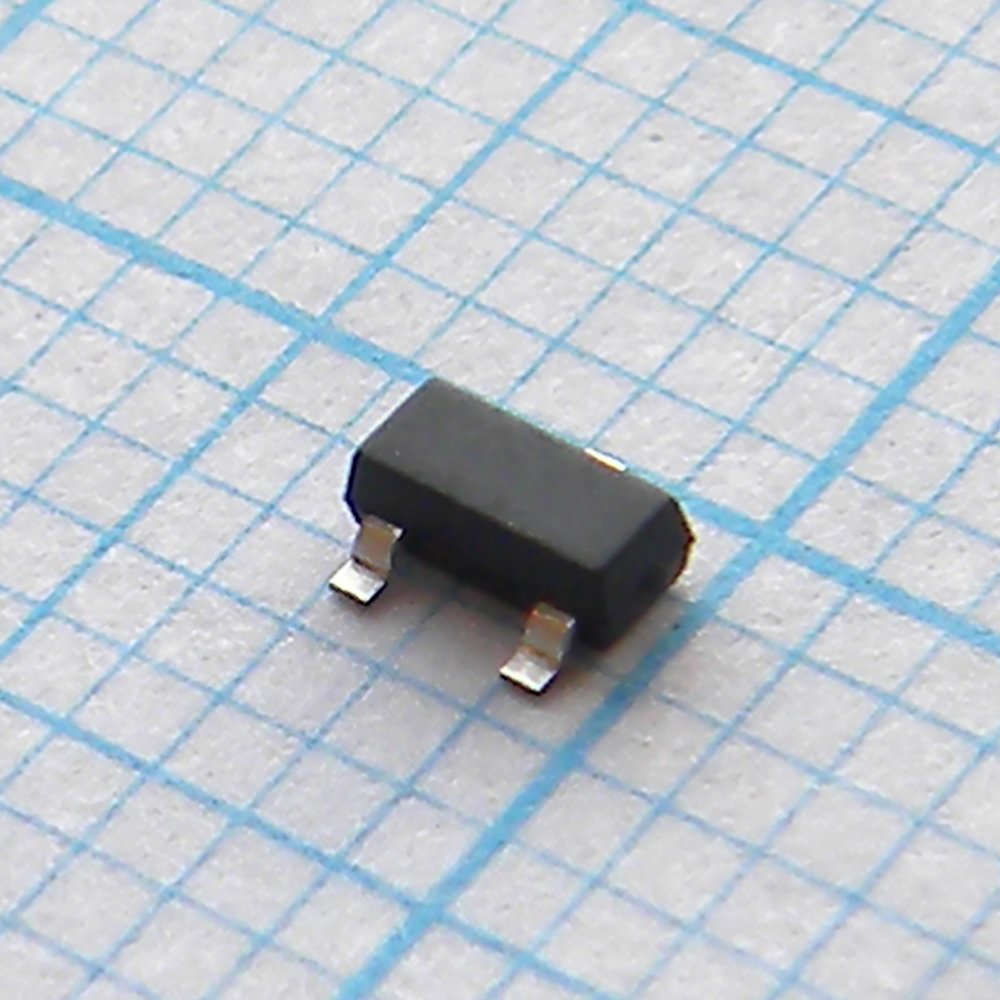

ТРАНЗИСТОРЫ IRLML9301TRPBF, Транзистор Infineon Technologies, P-канал, 30В, 3.6А, корпус SOT-23-3
У поставщика
ПроизводительInfineon
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
97 шт.
Норм. уп.: 100
Описание
Транзистор Infineon Technologies P-канального типа. Компонент рассчитан на работу с напряжением до 30 В и током до 3.6 А, выпускается в компактном корпусе SOT-23-3. Предназначен для применения в схемах управления питанием и коммутации нагрузки.
Технические характеристики
| MSL | MSL1 |
| Напряжение сток-исток | -30V |
| Цоколевка | Industry-standard |
| Тип | MOSFET |
| Ток, А | 2.3 А |
| Корпус | Micro3 (SOT-23) |
| Макс. Vgs | ±20V |
| Тип монтажа | SMD |
| Описание | HEXFET Power MOSFET, P-Channel |
| Артикул | IRLML9301TRPbF |
| Тип. время спада | 15ns |
| Квалификация | Потребительский |
| Тип. время нарастания | 19ns |
| Соотв. RoHS | Да |
| Мощность, Вт | 1,25 |
| Макс. пороговое Vgs | -2.4V |
| Мин. пороговое Vgs | -1.3V |
| RDS(on) макс. при VGS 10 В | 64mΩ |
| Тип. Rds(on) при Vgs 10 В | 51mΩ |
| RDS(on), макс. при VGS 4,5 В | 103mΩ |
| Тип. RDS(on) при VGS 4,5 В | 82mΩ |
| Импульсный ток стока | -15A |
| Напряжение, В | 30 В |
| Тип. входная емкость | 388pF |
| Импульсный ток истока | -15A |
| Тип. заряд затвора | 4.8nC |
| Тип. заряд затвор-исток | 1.2nC |
| Коэффициент снижения мощности | 0.01W/°C |
| Выходная емкость тип. | 93pF |
| Время задержки вкл. тип. | 9.6ns |
| Время задержки выкл. тип. | 16ns |
| Внутреннее сопротивление затвора | 12Ω |
| Рассеиваемая мощность при 25 °C | 1.3W |
| Рассеиваемая мощность при Ta 70 °C | 0.8W |
| Длительный ток истока | -1.3A |
| Напр. диода макс. | -1.2V |
| Макс. время обрат. восстановления | 21ns |
| Тип. время восст. | 14ns |
| Диапазон температур хранения перехода | -55 to +150°C |
| Макс. заряд обратного восстановления | 11nC |
| Тип. заряд восст. | 7.2nC |
| Мин. прямая крутизна | 5.0S |
| Заряд Миллера затвор-сток тип. | 2.5nC |
| Vgs threshold test condition | VDS=VGS, ID=-10μA |
| Напряжение пробоя сток-исток | -30V |
| Длительный ток стока при Ta 25 °C | -3.6A |
| Длительный ток стока при Ta 70 °C | -2.9A |
| Прямой ток утечки затвор-исток, макс. | -100nA |
| Обратный ток утечки затвор-исток, макс. | 100nA |
| Ток утечки сток-исток, макс. | 1μA |
| Обр. проходная емкость тип. | 65pF |
| Температурный коэффициент пробивного напряжения | 0.02V/°C |
| Тепловое сопротивление переход-среда | 100°C/W |
| Drain source leakage current max 125c | 150μA |
| Тепловое сопротивление переход-среда t < 10 с | 99°C/W |
