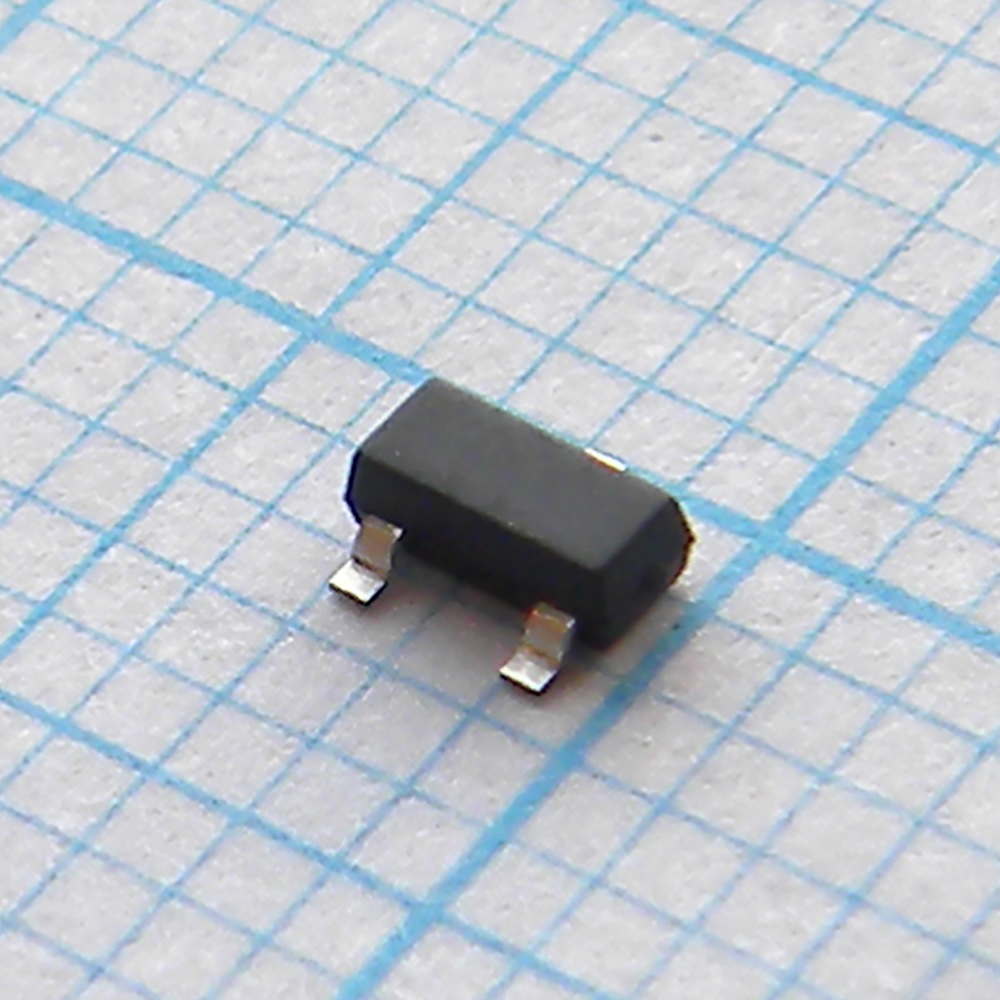

Транзистор полевой IRLML9301TRPBF / P-канал, SOT-23, 3.6А, 30В
У поставщика
ПроизводительInfineon
КатегорияТранзисторы полевые (FETs, MOSFETs)
Описание
Транзистор полевой P-канала IRLML9301TRPBF производства Infineon Technologies. Компонент выполнен в компактном корпусе SOT-23, рассчитан на ток до 3.6 А и напряжение 30 В. Предназначен для использования в цепях управления питанием, коммутации нагрузки и защиты от обратной полярности в портативных устройствах.
Технические характеристики
| MSL | MSL1 |
| Тип | P-канальный MOSFET |
| Корпус | Micro3 (SOT-23) |
| Тип монтажа | SMD |
| Время спада | 15ns |
| Время нарастания | 19ns |
| Применение | Lower switching losses, multi-vendor compatibility, easier manufacturing |
| Артикул | IRLML9301TRPBF |
| Соотв. RoHS | Да |
| Заряд сток-затвор | 2.5nC |
| Вх. емкость | 388pF |
| Полный заряд затвора | 4.8nC |
| Заряд затвор-исток | 1.2nC |
| Выходная емкость | 93pF |
| RDS(on) макс. при VGS 10 В | 64mΩ |
| Тип. Rds(on) при Vgs 10 В | 51mΩ |
| Время задержки включения | 9.6ns |
| Rds on max vgs 4.5v | 103mΩ |
| Rds on typ vgs 4.5v | 82mΩ |
| Время задержки выключения | 16ns |
| Напряжение сток-исток | -30V |
| Импульсный ток стока | -15A |
| Напр. диода | -1.2V |
| Импульсный ток истока | -15A |
| Время обратного восстановления | 14ns |
| Коэффициент снижения мощности | 0.01W/°C |
| Напряжение затвор-исток макс. | ±20V |
| Заряд обратного восстановления | 7.2nC |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Прямая крутизна | 5.0S |
| Внутреннее сопротивление затвора | 12Ω |
| Макс. темп. перехода | 150°C |
| Длительный ток истока | -1.3A |
| Макс. рассеиваемая мощность при 25 °C | 1.3W |
| Макс. рассеиваемая мощность при 70 °C | 0.8W |
| Диап. темп. хр. | -55 to 150°C |
| Пороговое напряжение затвора макс. | -2.4V |
| Пороговое напряжение затвора мин. | -1.3V |
| Прямой ток утечки затвор-исток | -100nA |
| Обратный ток утечки затвор-исток | 100nA |
| Длительный ток стока 25°C | -3.6A |
| Непрерывный ток стока, 70 °C | -2.9A |
| Ток утечки сток-исток | 1μA |
| Обратная проходная емкость | 65pF |
| Описание (англ.) | MOSFET P-CH 30V 3.6A SOT-23-3, 1.3W |
| Температурный коэффициент пробивного напряжения | 0.02V/°C |
| Тепловое сопротивление переход-среда | 100°C/W |
| Тепловое сопротивление переход-среда, t < 10 с | 99°C/W |
