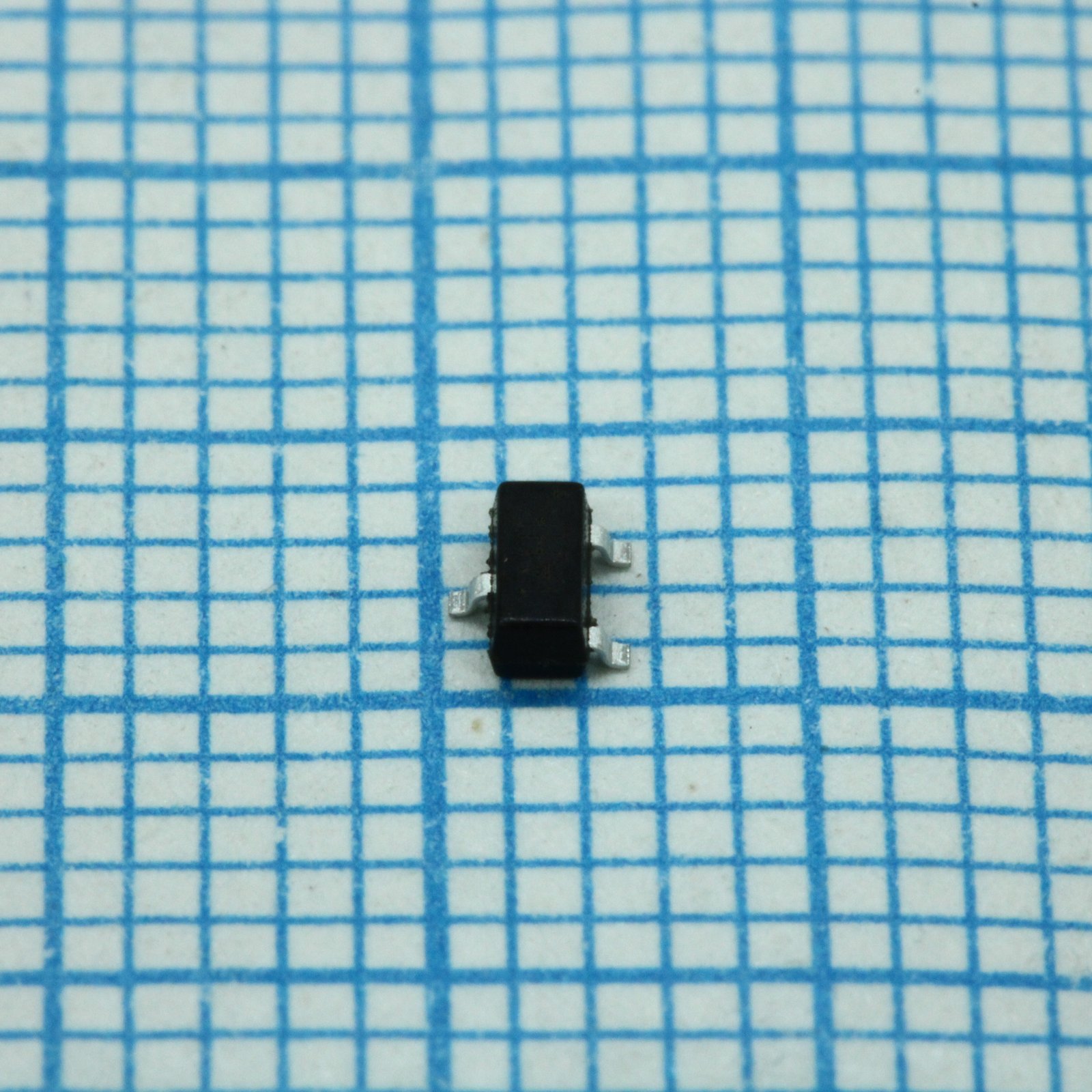

Транзистор полевой IRLML2402
У поставщика
У поставщиков
530 933 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт4,01 ₽
дешевле всех
Сумма802,00 ₽
+ доплата 490,00 ₽
В наличии554 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 438 — 3,36 ₽ (−16%)
Склад 39срок до недели
Цена за шт4,10 ₽
Сумма820,00 ₽
В наличии447 137 шт
от 200 штюрлицам и ИП
от 950 — 3,37 ₽ (−18%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии83 000 шт
от 30 000 штюрлицам и ИП
продаётся от 30 000 штпри 30 000 — 3,15 ₽
200 шт · Склад 39 · 820,00 ₽
Описание
Полевой транзистор IRLML2402 от HOTTECH — компактный MOSFET с логическим уровнем управления. Работает при напряжении до 20 В и токе до 1.2 А, выпускается в миниатюрном корпусе SOT-23. Подходит для коммутации нагрузок в портативных устройствах и бытовой электронике.
Технические характеристики
| Тип | N-channel Power MOSFET |
| Вес | 0.008 grams |
| Маркировка | 1AHK |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Артикул | IRLML2402 |
| Материал корпуса | литой пластик, UL 94V-0 |
| Заряд сток-затвор | 1.1nC typ, 1.7nC max |
| Вх. емкость | 110pF typ |
| Рассеиваемая мощность | 1.25W |
| Полный заряд затвора | 2.6nC typ, 3.9nC max |
| Время нарастания | 9.5ns typ |
| Заряд затвор-исток | 0.41nC typ, 0.62nC max |
| Выходная емкость | 51pF typ |
| Время спада | 4.8ns typ |
| Время задержки включения | 2.5ns typ |
| Структура | N-канал |
| Напряжение затвор-исток | ±10V |
| Время задержки выключения | 9.7ns typ |
| Напряжение сток-исток | 20V |
| Темп. перехода | 150°C |
| Импульсный ток стока | 12A |
| Прямой ток диода | 1.3A |
| Напр. диода | 1.2V max @ Is=0.13A |
| Заряд затвор-сток, макс. | 1.7nC |
| Тип. заряд затвор-сток | 1.1nC |
| Заряд затвора макс. | 3.9nC |
| Тип. заряд затвора | 2.6nC |
| Заряд затвор-исток, макс. | 0.62nC |
| Тип. заряд затвор-исток | 0.41nC |
| Напряжение затвор-исток макс. | ±10V |
| Непрерывный ток стока | 3A |
| Макс. напряжение сток-исток | 20V |
| Прямая крутизна | 1.5S typ |
| Макс. темп. перехода | 150°C |
| Ток утечки затвор-подложка | ±100nA max |
| Диап. темп. хр. | -55 to +150°C |
| Пороговое напряжение затвора макс. | 1.0V |
| Пороговое напряжение затвора мин. | 0.45V |
| Тип. пороговое Uзи | 0.7V |
| Уровень чувствительности к влаге | Уровень 1 |
| Drain source on resistance 1 | 64mΩ max @ Vgs=4.5V, Id=3.5A |
| Drain source on resistance 2 | 91mΩ max @ Vgs=2.5V, Id=2A |
| Обратная проходная емкость | 25pF typ |
| Напряжение пробоя сток-исток | 20V min |
| Ток стока при нулевом напряжении затвора | 1µA max |
| Drain source on resistance 1 typ | 50.7mΩ |
| Drain source on resistance 2 typ | 72.4mΩ |
| Тепловое сопротивление переход-среда | 230°C/W |
| Термосопротивление переход-среда | 230°C/W |
| Drain source on resistance vgs 2.5v id 2a min | 72.4mΩ |
| Drain source on resistance vgs 2.5v id 2a typ | 91mΩ |
| Drain source on resistance vgs 4.5v id 3.5a min | 50.7mΩ |
| Drain source on resistance vgs 4.5v id 3.5a typ | 64mΩ |
| Максимальное напряжение сток-исток Uси,В | 20 |
| Максимальный ток сток-исток при 25 С Iси макс..А | 1.2 |
| Максимальная рассеиваемая мощность Pси макс..Вт | 0.54 |
