Транзистор полевой IRLML0040TRPBF
У поставщика
У поставщиков
18 474 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт13,94 ₽
Сумма697,00 ₽
+ доплата 490,00 ₽
В наличии16 374 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 418 — 12,59 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 697,00 ₽. До заказа без доплаты не хватает 16 603,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 697,00 ₽
Описание

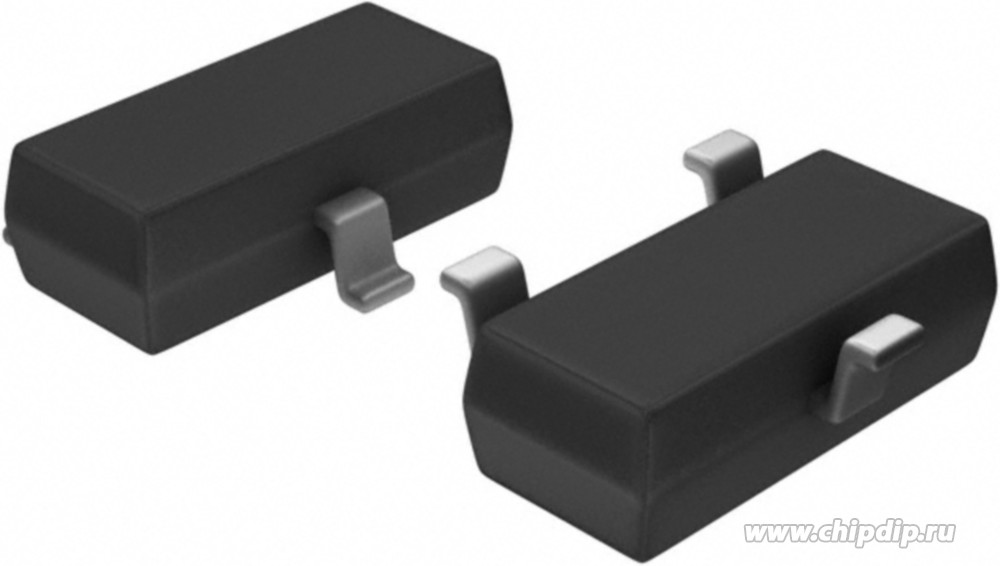

Полевой транзистор IRLML0040TRPBF от Infineon выполнен в компактном корпусе SOT-23. Он рассчитан на максимальное напряжение сток-исток 20 В и ток до 2,3 А, отличается низким сопротивлением открытого канала. Подходит для коммутации нагрузок в портативной и бытовой электронике.
Технические характеристики
| MSL | MSL1 |
| Тип | полевые (FETs, MOSFETs) |
| RoHS | Да |
| V dss | 40V |
| Цоколевка | G=1, S=2, D=3 |
| Крутизна gfs, мин. | 6.2S |
| Корпус | Micro3 (SOT-23) |
| Тип. время спада | 4.3ns |
| Тип. время нарастания | 5.4ns |
| Тип FET | N-канальный |
| Тип монтажа | SMD |
| Тип. заряд затвор-сток | 1.4nC |
| Тип. заряд затвор-исток, Qgs | 0.7nC |
| Тип. обратный заряд | 9.3nC |
| Время обратного восстановления, тип. | 10ns |
| Макс. напряжение затвор-исток | ±16V |
| Напряжение насыщения VSD, макс. | 1.2V |
| Vgs (Макс.) | ±16V |
| Входная ёмкость, тип. | 266pF |
| Выходная ёмкость, тип. | 49pF |
| Проходная ёмкость, тип. | 29pF |
| Ток утечки сток-исток IDSS, макс. | 20μA |
| Технология | MOSFET (Metal Oxide) |
| Тип. время включения | 5.1ns |
| Описание | HEXFET силовой MOSFET |
| Импульсный ток истока | 15A |
| Артикул | IRLML0040TRPbF |
| Тип. время выключения | 6.4ns |
| Макс. пороговое напряжение затвор-исток | 2.5V |
| Мин. пороговое напряжение затвор-исток | 1.0V |
| Пороговое напряжение V(GS), тип. | 1.8V |
| Внутреннее сопротивление затвора | 1.1Ω |
| Тип монтажа | поверхностный монтаж |
| Макс. общий заряд затвора | 3.9nC |
| Тип. полный заряд затвора (Qg) | 2.6nC |
| Квалификация | Потребительский |
| Корпус | TO-236-3, SC-59, SOT-23-3 |
| Ток утечки сток-исток, макс. при 125 °C | 250μA |
| Непрерывный ток истока | 1.3A |
| Описание | MOSFET N-CH 40V 3.6A SOT23 |
| Макс. прямой ток утечки затвора | 100nA |
| Макс. обратный ток утечки затвора | -100nA |
| Макс. Rds(on) при Vgs 10 В | 56mΩ |
| Тип. Rds(on) при Vgs 10 В | 44mΩ |
| Пороговое напряжение Vgs (Макс.) при Id | 2.5V @ 25µA |
| Макс. Rds(on) при Vgs 4,5 В | 78mΩ |
| Тип. Rds(on) при Vgs 4,5 В | 62mΩ |
| Импульсный ток стока | 15A |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Сопротивление Rds вкл. (Макс.) при Id, Vgs | 56mOhm @ 3.6A, 10V |
| Коэффициент снижения мощности | 0.01W/°C |
| Рассеиваемая мощность при 25 °C | 1.3W |
| Рассеиваемая мощность при Ta 70 °C | 0.8W |
| Рассеиваемая мощность (Макс.) | 1.3W (Ta) |
| Корпус по производителю | Micro3™/SOT-23 |
| Диапазон температур хранения перехода | -55 to +150°C |
| Заряд затвора (Qg) (Макс.) при Vgs | 3.9 nC @ 4.5 V |
| Непрерывный ток стока, Ta 25 °C | 3.6A |
| Непрерывный ток стока, Ta 70 °C | 2.9A |
| Напряжение сток-исток (Vdss) | 40 V |
| Тепловое сопротивление переход-среда | 100°C/W |
| Входная емкость (Ciss) (Макс.) при Vds | 266 pF @ 25 V |
| Напряжение управления (Макс. Rds вкл., Мин. Rds вкл.) | 4.5V, 10V |
| Непрерывный ток стока (Id) при 25 °C | 3.6A (Ta) |
| Тепловое сопротивление переход-среда t < 10 с | 99°C/W |
| Напряжение, В | 40 |
| Ток, А | 3,6 |
