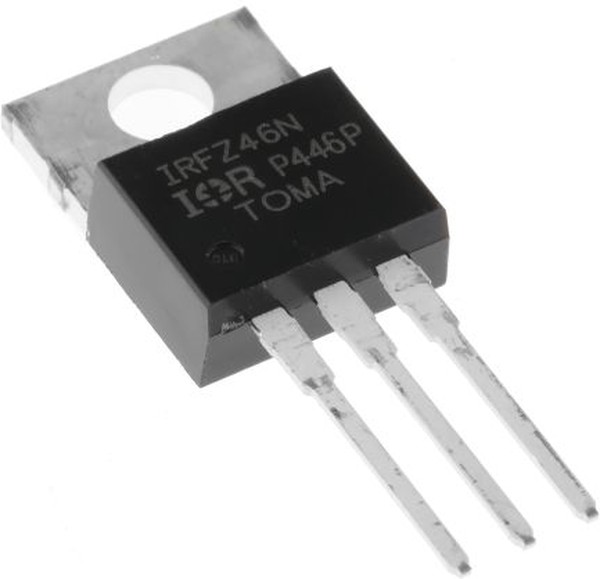

Транзистор IRFZ46NPBF
У поставщика
У поставщиков
1 365 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:1 365 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 9 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,92 |
| от 19 | 37,81 |
| от 37 | 36,26 |
| от 100 | 34,01 |
| от 150 | 31,44 |
Описание
Транзистор IRFZ46NPBF от Infineon — мощный N-канальный MOSFET в корпусе TO-220AB. Рассчитан на напряжение до 55 В и постоянный ток до 53 А, имеет низкое сопротивление открытого канала 16,5 мОм. Подходит для импульсных источников питания, преобразователей и силовой электроники в промышленной автоматике.
Технические характеристики
| Примечания | Lead-Free, Advanced HEXFET® Power MOSFET |
| Корпус | TO-220AB |
| Макс. Vds | 55V |
| Макс. Vgs | ±20V |
| Тип монтажа | THT |
| V(BR)DSS | 55V |
| Время спада | 57ns |
| Ток стока импульсный | 180A |
| Время нарастания | 76ns |
| Rds(вкл) макс. | 16.5mΩ |
| Vgs порог макс. | 4.0V |
| Vgs порог мин. | 2.0V |
| Момент затяжки | 10 lbf·in (1.1N·m) |
| Idss leakage 25c | 25µA |
| Макс. темп. хр. | 175°C |
| Мин. темп. хр. | -55°C |
| Лавинный ток | 28A |
| Ток стока непрерывный 25C | 53A |
| Idss leakage 150c | 250µA |
| Непрерывный ток 100°C | 37A |
| Soldering temp 10s | 300°C |
| Время задержки включения | 14ns |
| Время задержки выключения | 52ns |
| V br dss temp coeff | 0.057V/°C |
| Forward turn on time | negligible |
| Igss forward leakage | 100nA |
| Igss reverse leakage | -100nA |
| Total gate charge qg | 72nC |
| Gate drain charge qgd | 26nC |
| Макс. рассеиваемая мощность | 107W |
| Gate source charge qgs | 11nC |
| Input capacitance ciss | 1696pF |
| Коэффициент снижения мощности | 0.71W/°C |
| Output capacitance coss | 407pF |
| Diode forward voltage vsd | 1.3V |
| Internal drain inductance | 4.5nH |
| Пиковое dv/dt восстановления диода | 5.0V/ns |
| Pulsed source current ism | 180A |
| Reverse recovery time trr | 67ns (typ), 101ns (max) |
| Internal source inductance | 7.5nH |
| Operating junction temp max | 175°C |
| Operating junction temp min | -55°C |
| Энергия лавины | 11mJ |
| Reverse recovery charge qrr | 208nC (typ), 312nC (max) |
| Continuous source current is | 53A |
| Крутизна | 19S |
| Энергия одиноч. импульса | 583mJ |
| Тепл. сопр. корпус-рад. | 0.50°C/W |
| Reverse transfer capacitance crss | 110pF |
| Тепл. сопр. переход-корпус | 1.4°C/W |
| Термосопротивление переход-среда | 62°C/W |
