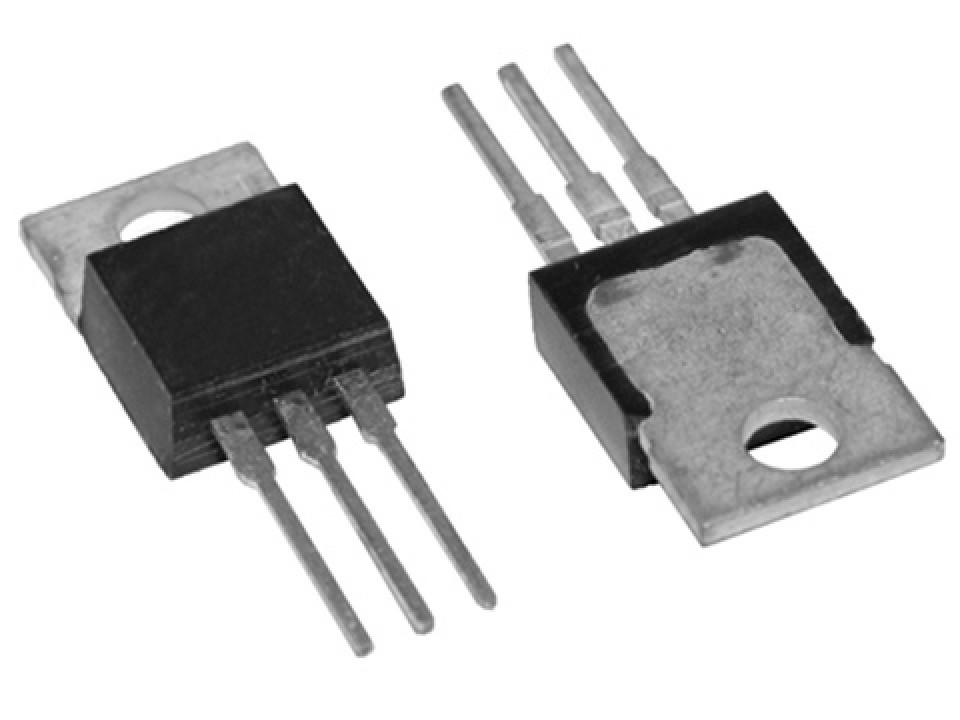

IRFZ44NPBF, TO-220AB, MOSFET транзистор, INFIN (арт. 044228)
У поставщика
ПроизводительInfineon
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
2 850 шт.
Норм. уп.: 50
Цены поставщиков
Склад 29
В наличии:2 850 шт.
Срок поставки: до 10 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,45 |
Описание
Это силовой N-канальный MOSFET-транзистор от Infineon в стандартном корпусе TO-220AB. Компонент оптимизирован для высокоскоростной коммутации и отличается низким сопротивлением открытого канала. Применяется в импульсных источниках питания, DC-DC преобразователях и цепях управления двигателями.
Технические характеристики
| Тип | MOSFET |
| Ток, А | 49 А |
| Корпус | TO-220AB |
| Тип монтажа | Выводной |
| Время спада | 45 ns |
| Время нарастания | 60 ns |
| Артикул | IRFZ44NPBF |
| Момент затяжки | 10 lbf·in (1.1 N·m) |
| Мощность, Вт | 94 |
| Лавинный ток | 25A |
| Заряд сток-затвор | 23 nC |
| Вх. емкость | 1470 pF |
| Полный заряд затвора | 63 nC |
| Заряд затвор-исток | 14 nC |
| Выходная емкость | 360 pF |
| Время задержки включения | 12 ns |
| Время задержки выключения | 44 ns |
| Напряжение сток-исток | 55V |
| Импульсный ток стока | 160A |
| Напряжение, В | 55 В |
| Напр. диода | 1.3V |
| Drain leakage current | 25 µA |
| Мощн. рас. 25°C | 94W |
| Pulsed source current | 160A |
| Температура пайки | 300°C for 10s |
| Коэффициент снижения мощности | 0.63 W/°C |
| Напряжение затвор-исток макс. | ±20V |
| Прямая крутизна | 19 S |
| Continuous source current | 49A |
| Пиковое dv/dt восстановления диода | 5.0 V/ns |
| Макс. время обрат. восстановления | 95 ns |
| Диап. темп. хр. | -55°C to +175°C |
| Drain leakage current 150c | 250 µA |
| Пороговое напряжение затвора макс. | 4.0V |
| Пороговое напряжение затвора мин. | 2.0V |
| Энергия лавины | 9.4mJ |
| Reverse recovery charge max | 260 nC |
| Длительный ток стока 25°C | 49A |
| Gate leakage current forward | 100 nA |
| Gate leakage current reverse | -100 nA |
| Обратная проходная емкость | 88 pF |
| Непрерывный ток стока 100°C | 35A |
| Reverse recovery time typical | 63 ns |
| Напряжение пробоя сток-исток | 55V |
| Reverse recovery charge typical | 170 nC |
| Тепл. сопр. корпус-рад. | 0.50 °C/W |
| Static drain source on resistance | 17.5 mΩ |
| Тепл. сопр. переход-корпус | 1.5 °C/W |
| Диапазон темп. перехода | -55°C to +175°C |
| Single pulse avalanche energy typical | 530 mJ |
| Термосопротивление переход-среда | 62 °C/W |
